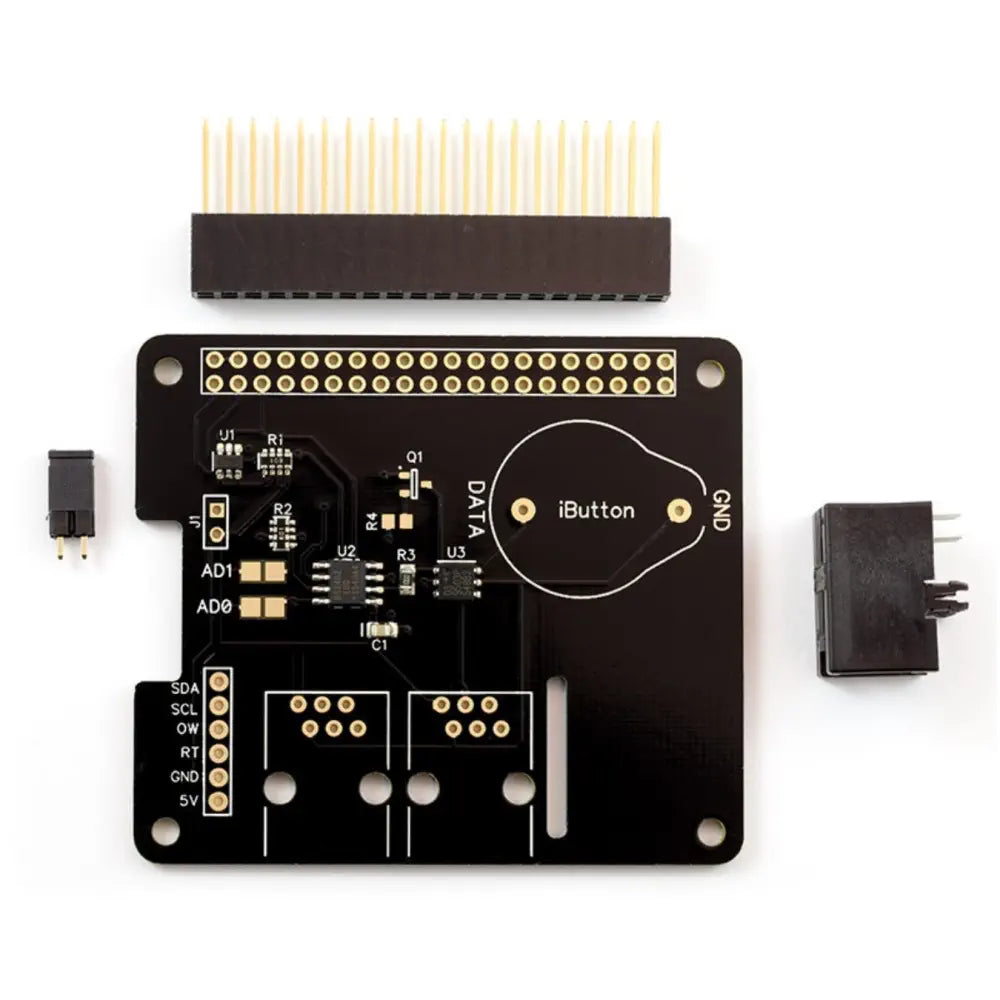

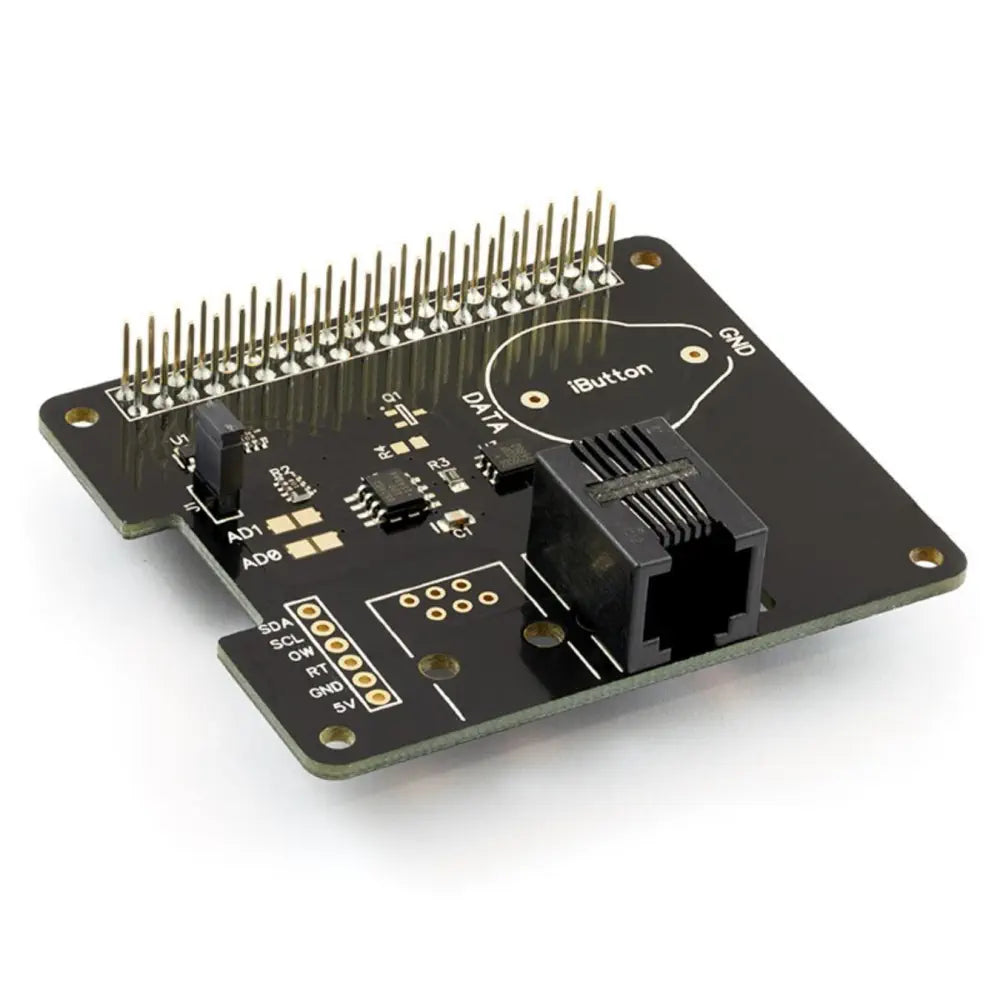

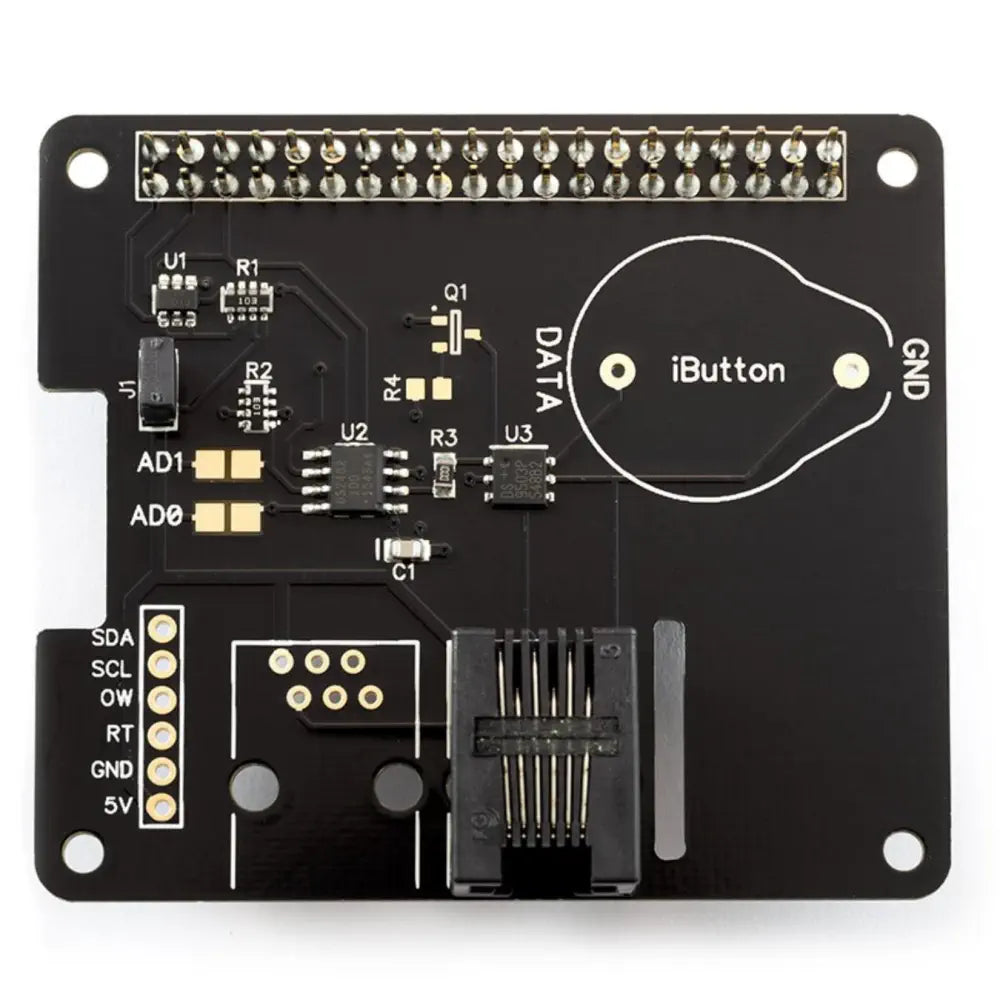

1 Wire Pi Plus HAT

• 1 ワイヤ Pi プラス HAT
• ESD保護ダイオードとのインタフェースが特徴
• 他の Raspberry Pi アクセサリ ボードと積み重ね可能
• 1-Wire インタフェース用のバッファ付き 5V I2C ポートを提供
• はんだジャンパによる I2C アドレス選択を提供

AB Electronics UK の1 Wire Pi Plus HAT は、 Raspberry Pi で使用するために設計された 1-Wire プロトコルをサポートする通信ボードです。 5V バッファ付き I2C ポートもボードに搭載されています。 1 Wire Pi Plus は、取り付けキット パックを使用して Raspberry Pi にしっかりと取り付けることができます。

1 Wire Pi Plus の 1-Wire ポートは、DS2482-100 I2C から 1-Wire へのブリッジ デバイスに基づいています。 DS2482-100 は、Raspberry Pi の I2C ポートと接続された 1-Wire スレーブ デバイスとの間で双方向のプロトコル変換を提供します。 ESD 保護ダイオードは、1-Wire ポートの静電スパイクから 1 Wire Pi Plus と Raspberry Pi を保護するために使用されます。 1-Wire ポートへの接続は、RJ-12 ソケット または PCB 上のはんだポイントを介して行うことができます。

ボード上には、1-Wire iButton デバイス用のスペースが用意されています。 iButton は、データ ロガーから温度監視まで、幅広い機能に使用できる小型の金属パック モジュールです。 iButton の詳細については、Maxim Integrated の Web サイトを参照してください。 1 Wire Pi Plus で iButton を使用するには、DS9094F PCB クリップをボードにはんだ付けする必要があります。 DS9094F は、PCB にマークされた方向に一致するように配置する必要があり、コネクタの + 記号は実際には iButton デバイスの接地側にリンクされていることに注意してください。
