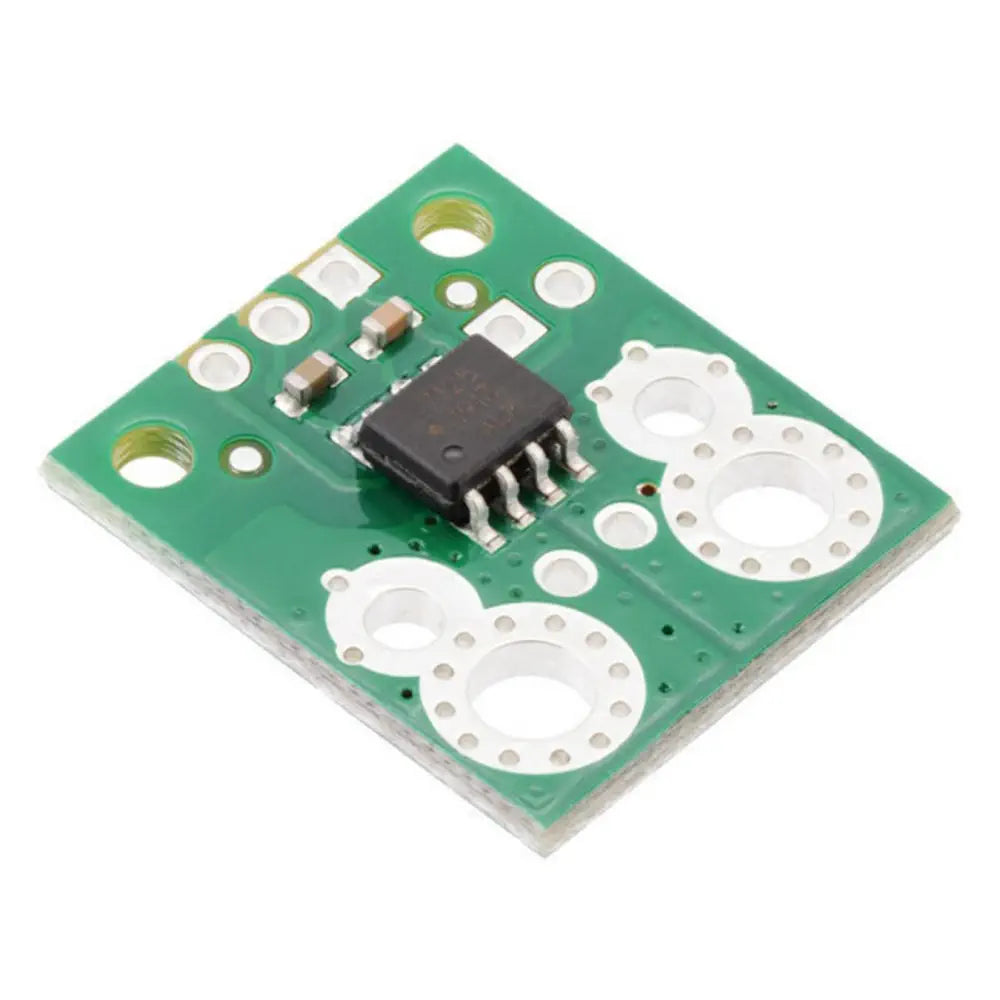

Pololu ACHS-7125 電流センサキャリア（±50A）

• Pololu ACHS-7125 電流センサキャリア（±50A）
• ホール効果ベースの線形電流センサを搭載
• バイパスコンデンサで構成
• 低抵抗の電流導体です
• AC または DC電流検出用に設計されています
• 4.5 V〜5.5 Vで動作

Pololu ACHS-7125 電流センサキャリア（±50A）は、産業、商業、および 通信システムでのAC または DC電流検出用に設計された、完全に統合されたホール効果ベースの絶縁型線形電流センサデバイスファミリーです。

ACHS-7124 / 7125のそれぞれは、ダイの表面近くに銅の伝導パスを持つ精密で低オフセットの線形ホール回路で構成されています。この銅の伝導経路を流れる印加電流は、ホールICが比例電圧に変換する磁場を生成します。

デバイスの精度は、磁気信号がホールトランスデューサに近接していることにより最適化されます。低オフセットのチョッパー安定化CMOSホールICによって、正確な比例電圧が提供されます。パッケージング後に精度がプログラムされます。

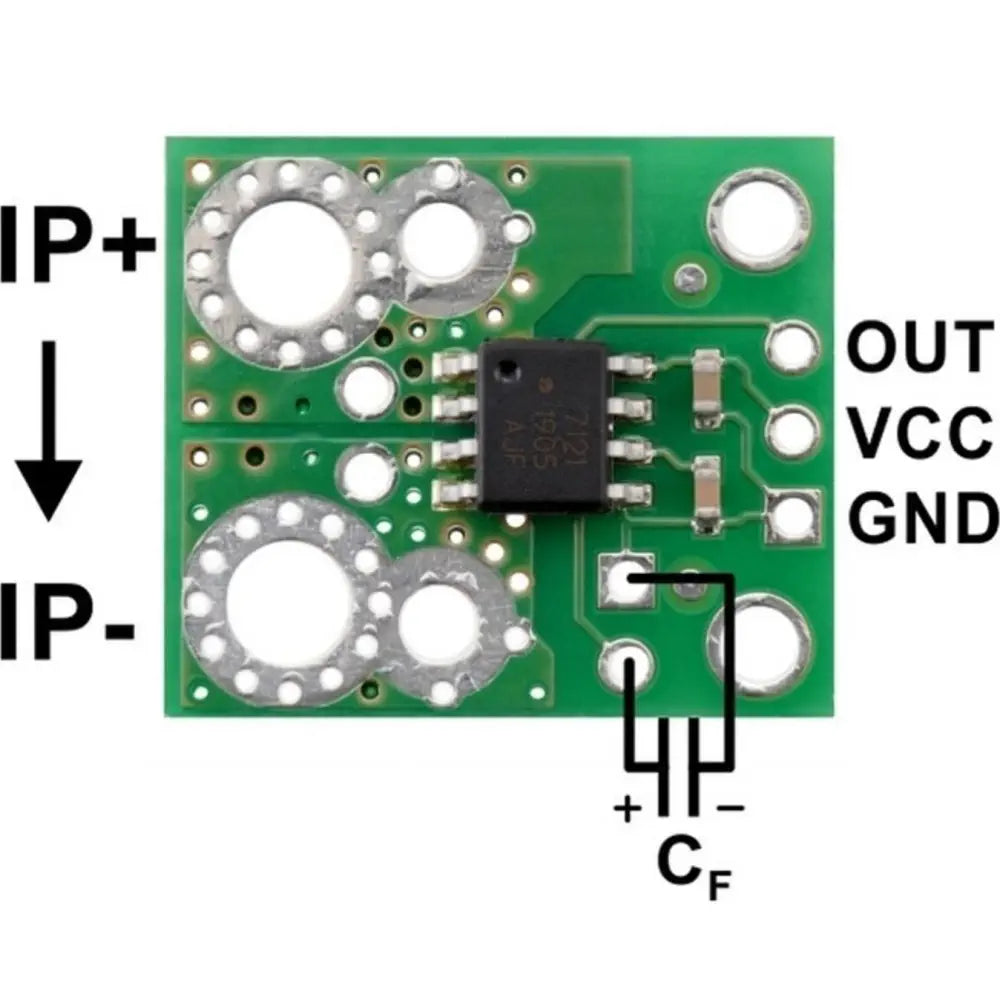

電流サンプリングに使用される4オンスの銅一次導電路（1、2番ピンから3、4番ピンまで）を流れる電流が増加すると、デバイスは正のスロープ（＞VOUT（Q））で出力されます。

この導電経路の内部抵抗は0.7 mΩ通常、低電力損失を提供します。導電パスの端子は、信号リード（ピン5〜8）から電気的に絶縁されています。この性能は、世界の規制安全基準を満たすコンパクトな表面実装可能なSO-8パッケージで提供されます。
