Pololu ACS724 双方向電流センサキャリア (±30A)

• Pololu ACS724 双方向電流センサキャリア (±30A)
• ±30Aを正確に測定
• 低抵抗パス
• 絶縁電圧：最大2.4kV RMS
• 120kHzの高帯域幅
• 動作温度：-40～150℃

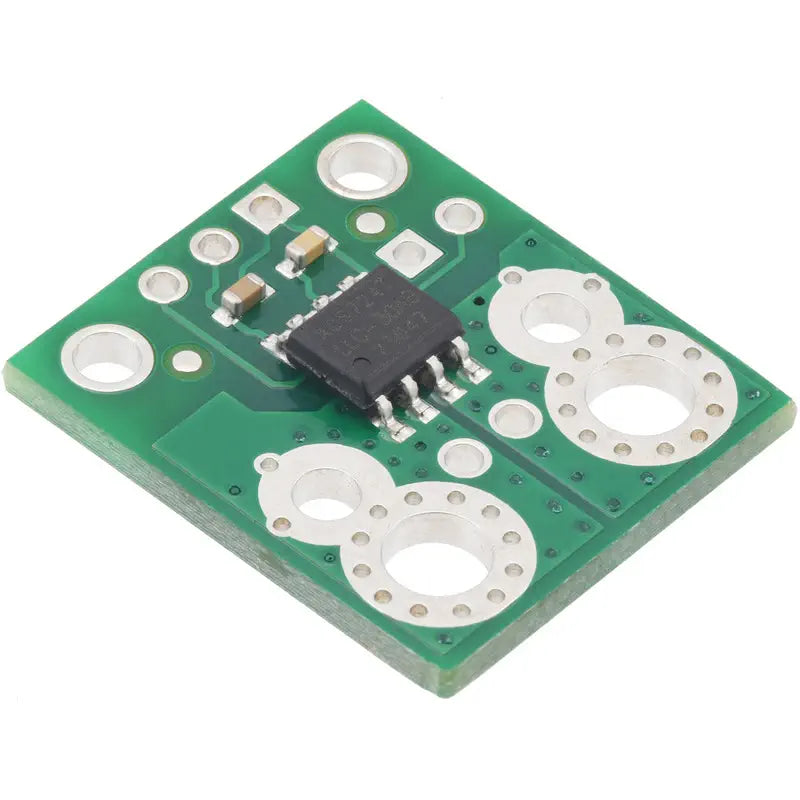

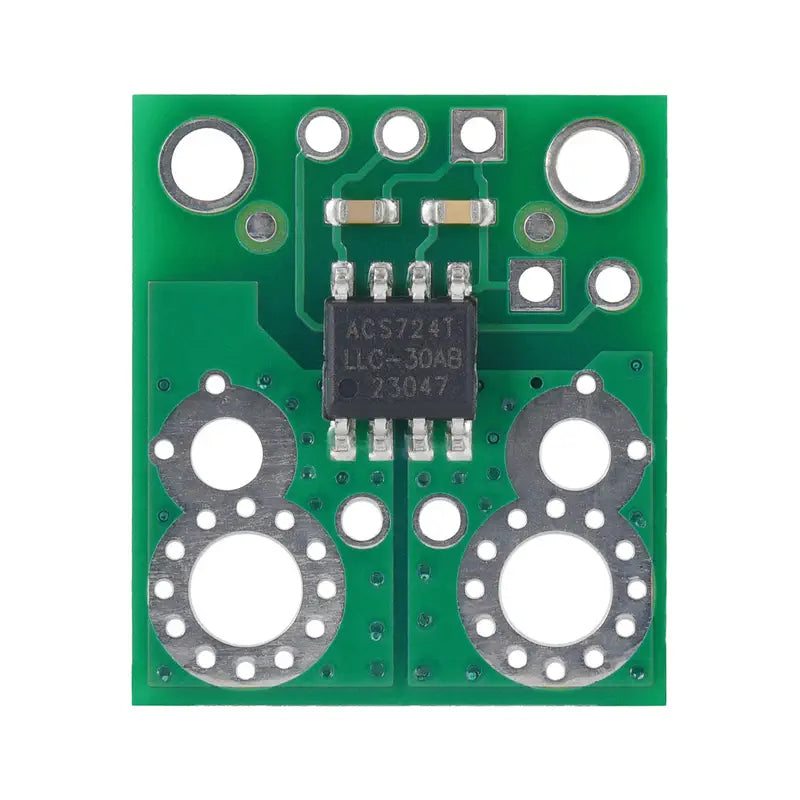

Pololu ACS724 双方向電流センサキャリア (±30A) は、最大±30Aまでの双方向電流を正確に測定できる高機能センサです。このセンサは、Allegros ACS724LLCTR-30ABホール効果をベースとしたリニア電流センサを搭載し、低抵抗の電流経路と最大2.4kV RMSまで電気的絶縁が特徴です。このセンサは、2.5Vを中心とした比例アナログ電圧を出力し、感度は 66mV/A、標準誤差範囲は ±0.8%です。4.5V～5Vの電圧範囲で動作するように最適化し、5Vシステムへの組み込みに最適です。

センサは、同相磁界を除去する差動ホールセンシングが組み込まれ、外部磁界による測定精度の低下を防いでいます。導電経路の内部抵抗は一般的に低く、プリント回路基板を 70μm厚の銅で構成して電力損失を最小限に抑えています。ホール効果センサは、センサ電子回路から電流経路を電気的に絶縁することを可能にし、絶縁を必要とする用途に有効です。このセンサは 120kHzの高帯域幅で、制御機器に使用する場合での高速応答時間を可能にします。さらに、帯域幅を制限するオプションのFILTER端子があり、ノイズ低減を強化し、低周波数での解像度を向上することができます。また、このセンサはデジタル温度補償回路を内蔵し、温度に対してオープンループセンサでもクローズドループに近い精度を維持します。このセンサは、-40～150 °Cの車載グレードの動作温度に耐えるように設計してあります。

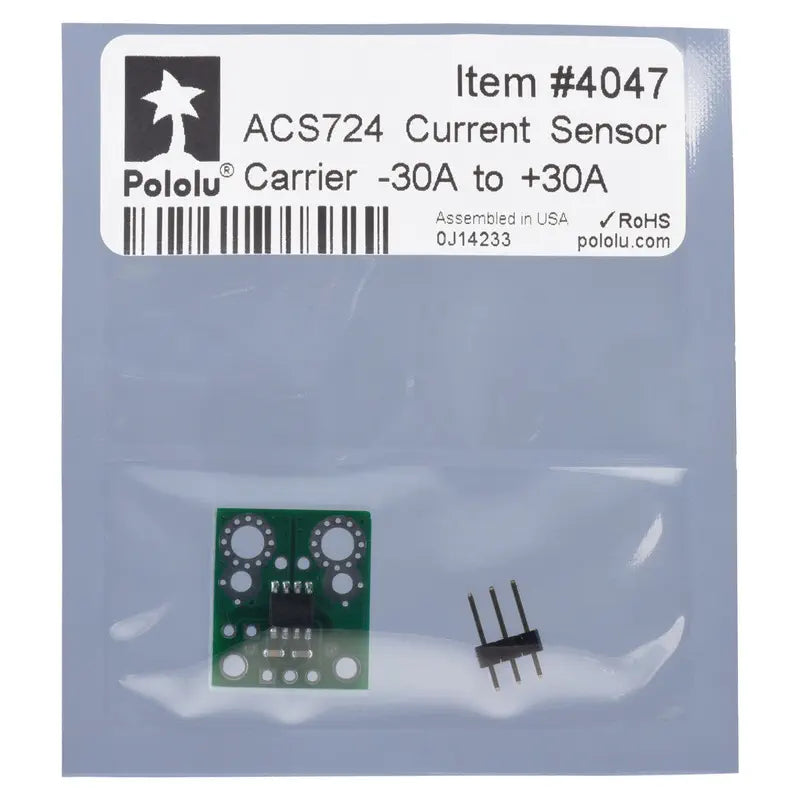

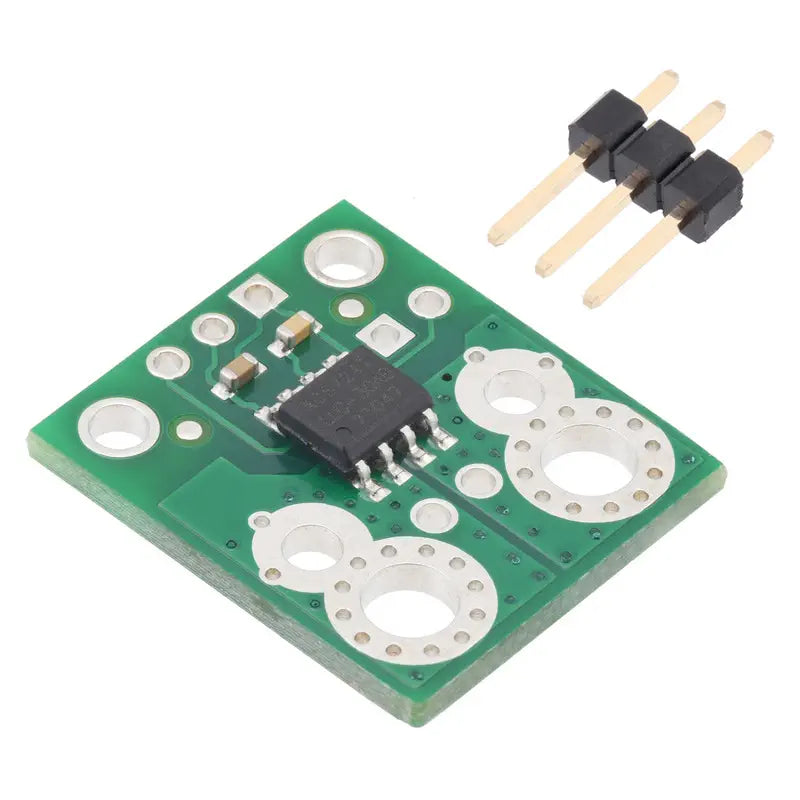

ACS724LLCTR-30ABセンサは、動作電圧が5Vで、-30A～+30Aの双方向入力電流を測定可能です。出力電圧は入力電流に応じて変化し、正電流では増加し、負電流では減少します。センサは全ての表面実装部品を装着状態で納品され、オプションのはんだ付け用にヘッダピンのストリップが提供されます。

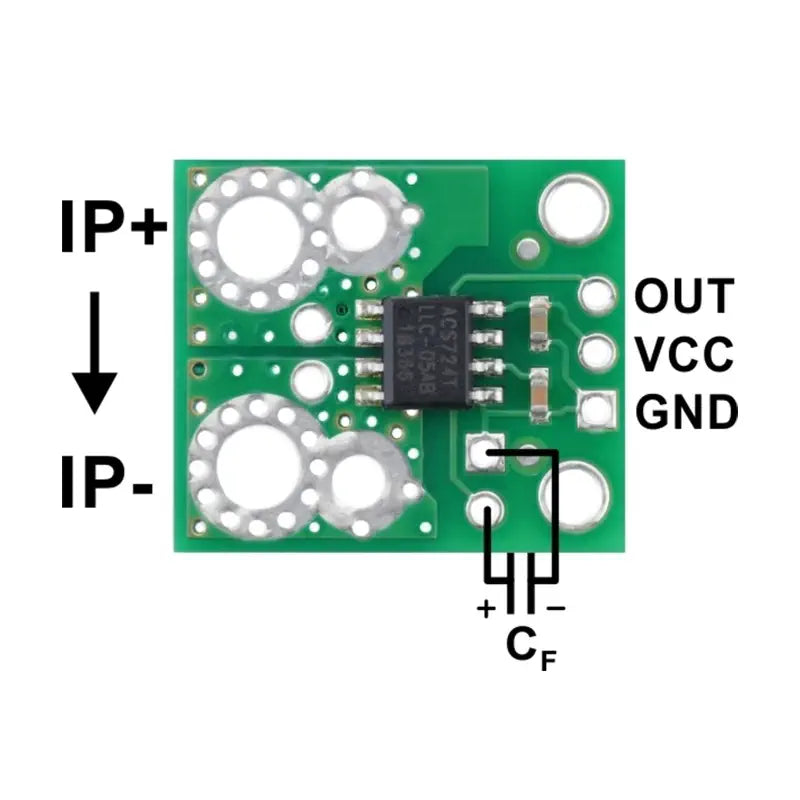

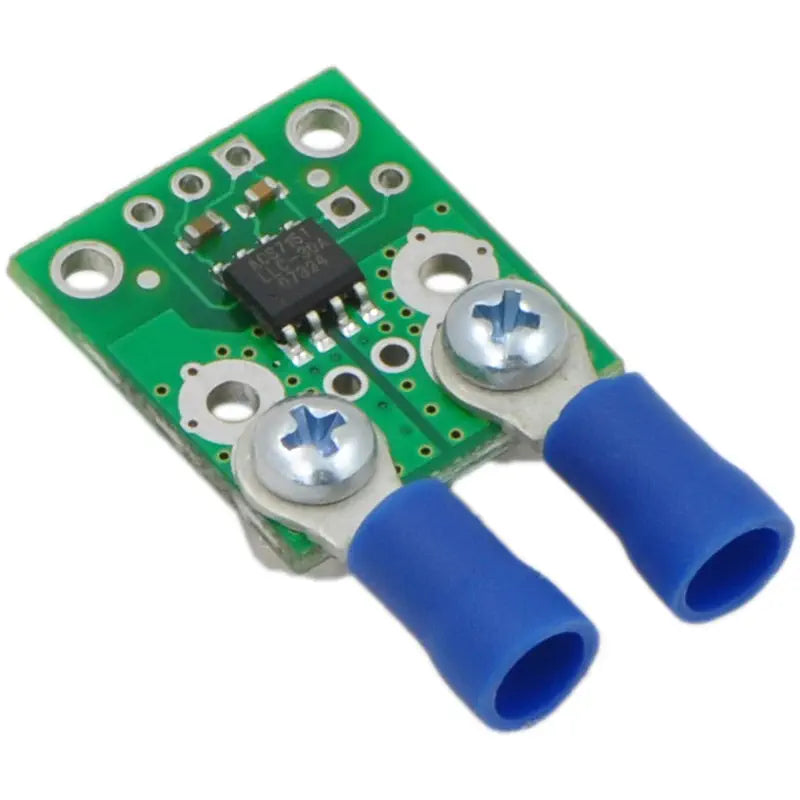

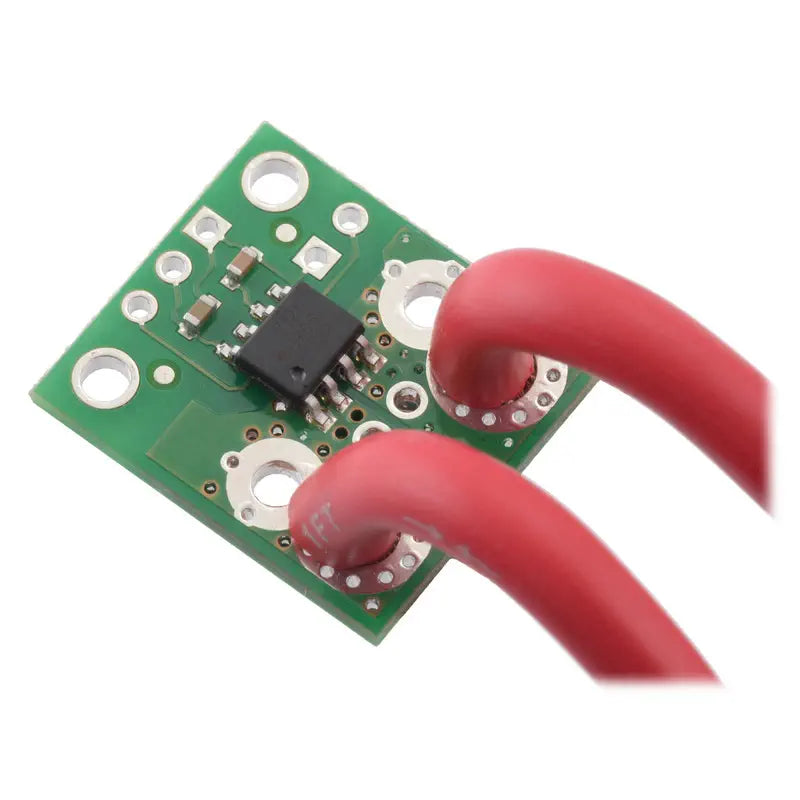

センサを使用するには、入力電流、ロジック電源、センサ出力の5個の接続が必要です。電源電圧は指定パッド間に接続する必要があり、センサは入力電流に線形に比例したアナログ電圧を出力します。FILTERピンは、グランドにコンデンサを追加することで調整でき、ボードの帯域幅を変更できます。このボードは、アプリケーションの電流要件に応じて、ヘッダピンや配線をはんだ付けしたり、無はんだリング端子コネクタを使用したりと、さまざまな方法で電流経路に組み込むことができます。

警告：本製品は30V以下で使うことを想定しています。高電圧での作業は非常に危険ですので、適切な装置と保護具を備えた有資格者のみが行ってください。
