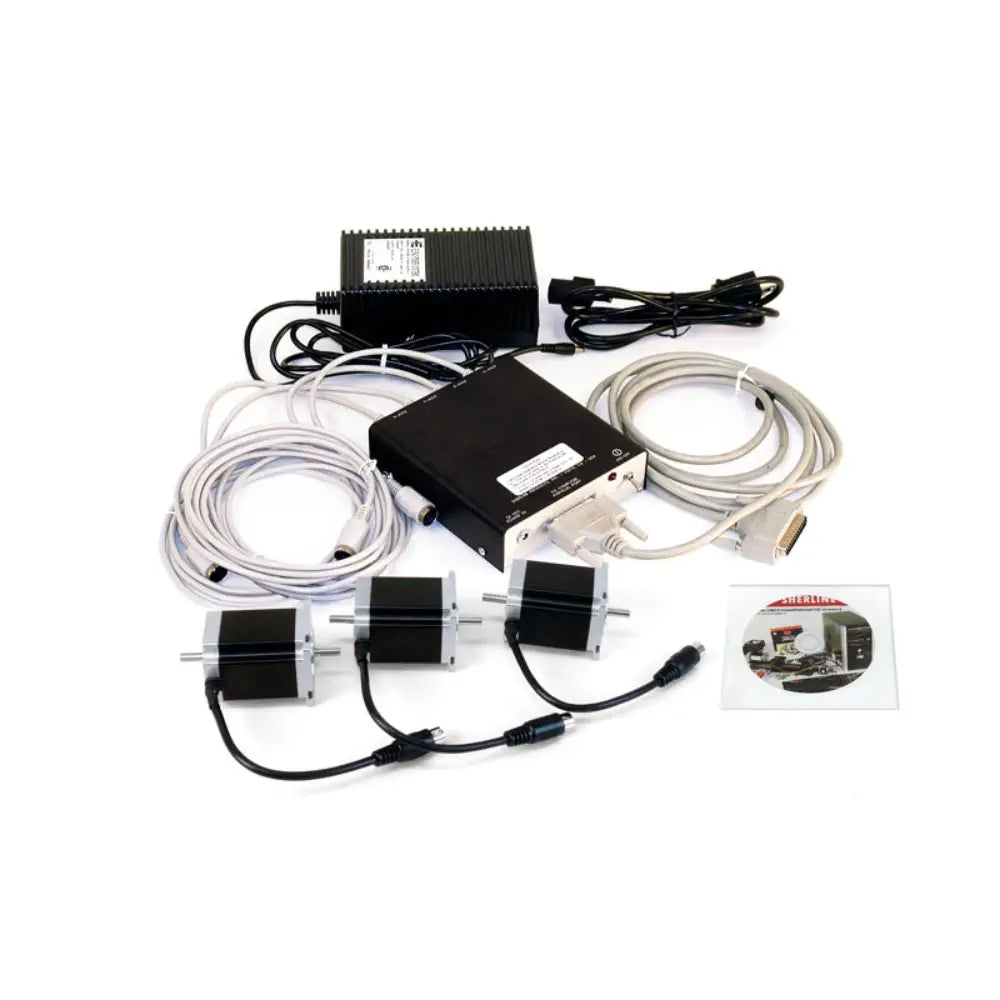

Sherline Mill CNCキット (高トルクステッピングモータ搭載)

• 1 x ドライバボックス (モータケーブル4本付属)
• 1 x 電源 (3.7A、24V、ケーブル付属)
• 1 x 25ピン パラレルケーブル
• 2 x 2枚組CDセット (Linux/EMC2、ユーティリティ、説明書を収録)
• 2 x 予備ヒューズ

PDFファイル

• Sherline Mill CNCキット (高トルクステッピングモータ搭載) - 説明書 (PDF)

• ドライバボックス (モータケーブル 4本付属)
• 電源 (3.7A、24V、ケーブル付属)
• 25ピン パラレルケーブル
• 2枚組CD (Linux/EMC2、ユーティリティ、説明書を収録)
• 予備ヒューズ 2個
• 最小コンピュータ要件：プロセッサ速度 800MHz以上 (Pentium IIIクラスまたは同等)、RAM 512MB (Sherlineは1GBを提供)、ハードドライブ容量 20GB以上、25ピン パラレルポート (プリンタポート)
• 電源：100～240VAC、47～63Hz、3A (入力電圧に自動的に適応)
• 出力：24 VDC、4A
• ロジックハイレベル：2V以上
• ロジックローレベル：0.5V未満
• ステップパルス：アクティブロー
• ステップパルス幅：22μsec以上
• DB25 ピン配列：1 – LinuxCNCからの入力、2 – X方向、3 – Xステップ、4 – Y方向、5 – Yステップ、6 – Z方向、7 – Zステップ、8 – A方向、9 – Aステップ、10 – NC、11 – LinuxCNCへの出力、12 – LinuxCNCへの出力、XYZホーム、13 – NC、14 – LinuxCNCからの入力、C1、16 – LinuxCNCからの入力、C2、17 – NC、18-25 – グランド
• PCボード上のヘッダ：H1 – 3秒後に電流を1/4に低減、H2 – 未実装、H3 – ドライバの瞬時電源切断 (緊急停止)、RESET – ドライバをリセット状態に保持
• モータコネクタ：5ピンDINオス、5～30V (高電圧の方が高性能）、2Aユニポーラ構成、1回転800ステップ (マイクロステップ)、ピッチ0.050インチの送りネジで16,000ステップ/インチに相当
