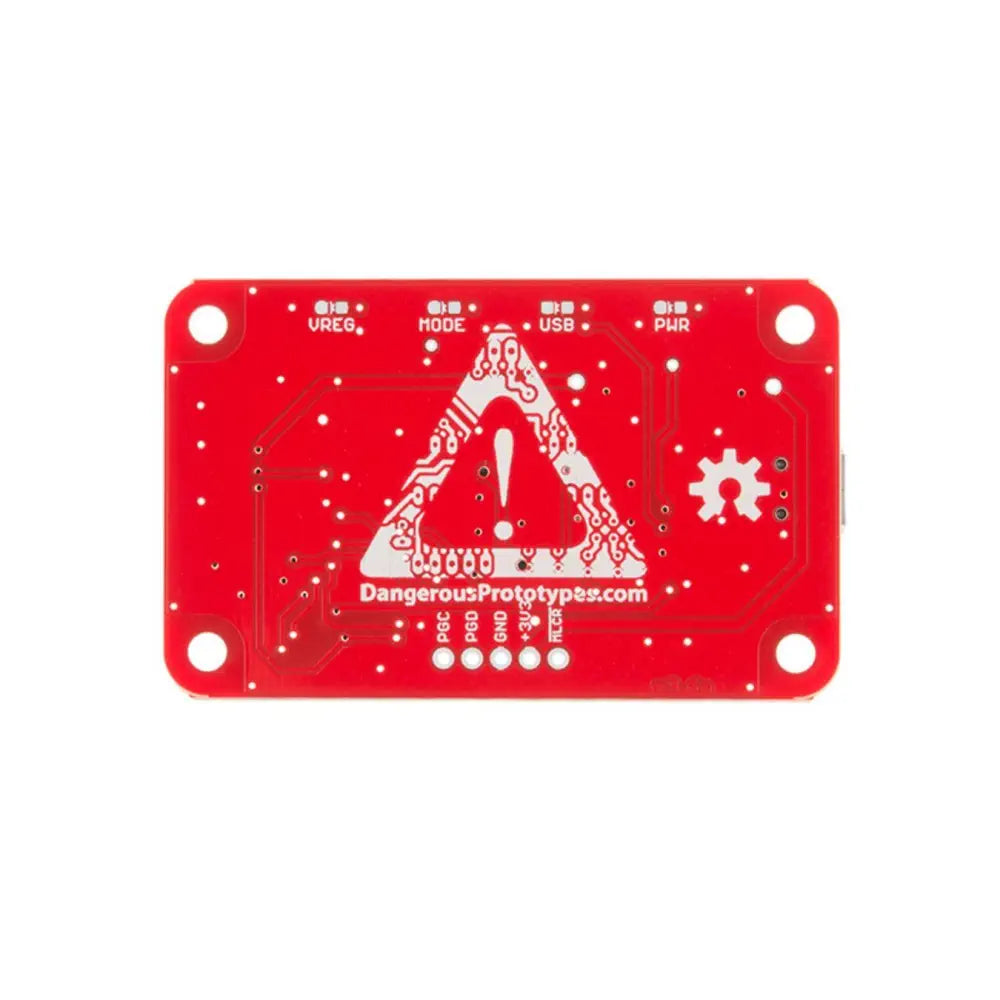

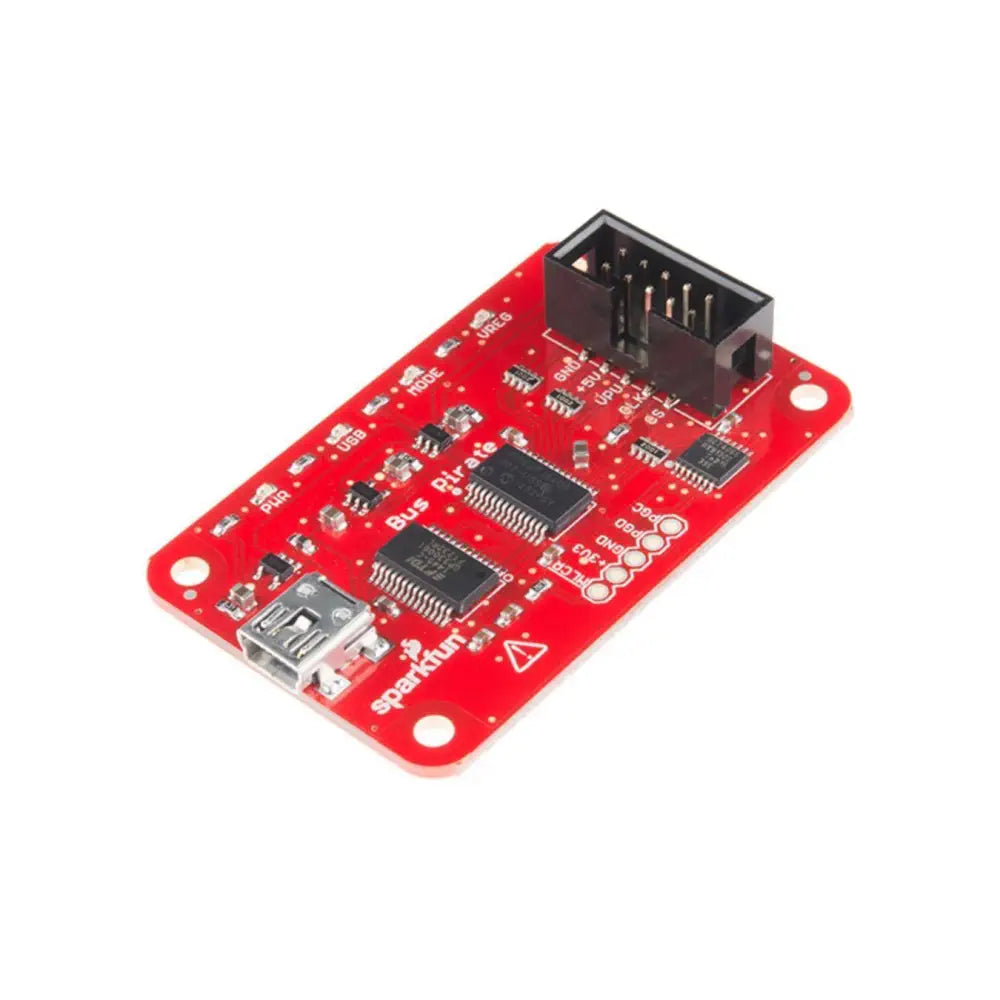

Bus Pirate - v3.6a

• 周波数測定：1Hz〜40MHz
• 簡単なファームウェアアップデート用 ブートローダ
• 5.5Vトレラント・ピン
• 6V測定プローブ

Bus Pirate - v3.6aは、1線、2線、3線、UART、I2C、SPI、および HD44780 LCDプロトコルを介してPCと任意の組み込みデバイス間で通信するトラブルシューティングツールです。電圧はすべて 0～5.5VDCです。この製品は、新規 または 未知のチップを扱う際に、初期プロトタイピングの労力を大幅に削減します。

Bus Pirate - 3.6a の操作はシンプルで効果的です。コンピュータ端末にコマンドを入力すると、それらのコマンドはBus Pirateによって解釈され、適切なプロトコルを介して送信されます。また、組み込みデバイスからコンピュータ端末に送信されるデータを Pirate が解釈します。大きな利点は、PICにインストールされたブートローダです。ファームウェアを簡単に更新してボードの機能を変更することができます。

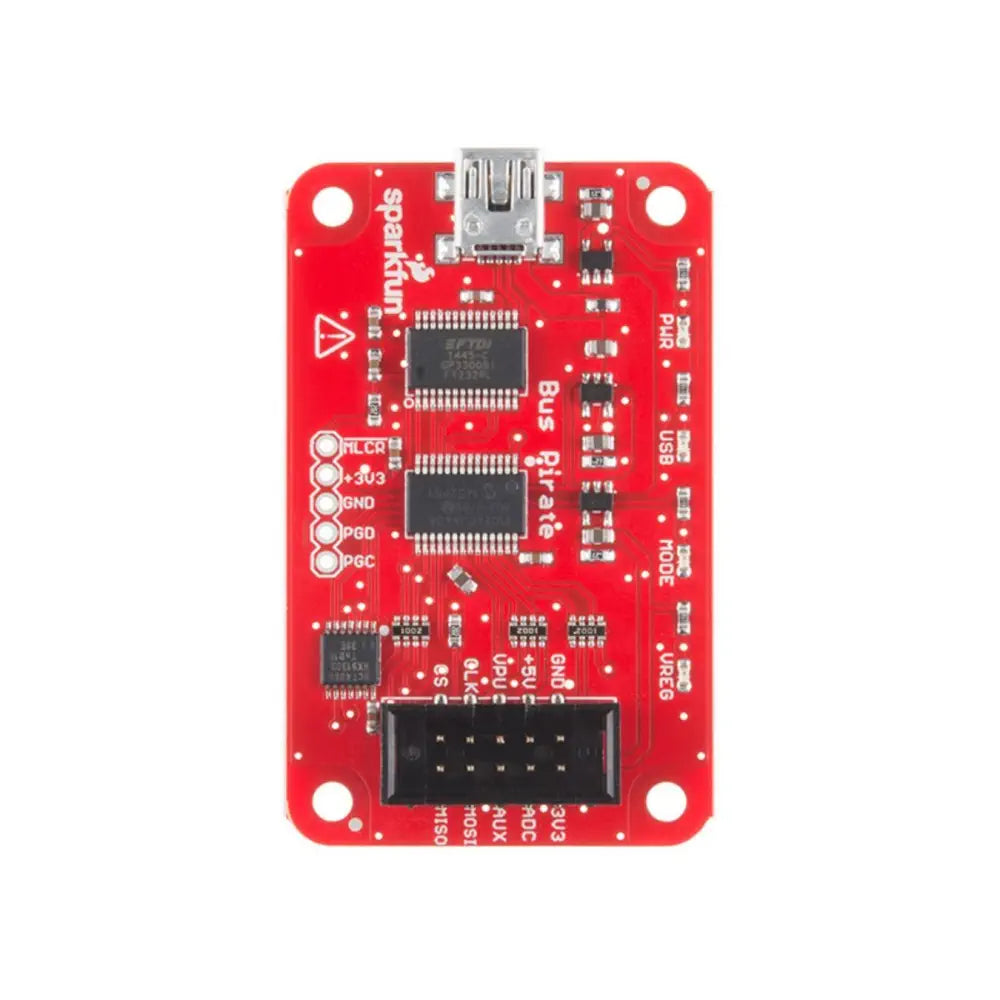

Bus Pirateの主なコンポーネントは PIC24FJ64プロセッサと FT232RL USB-to-Serialチップです。ボード上に実装されたMini-B USBコネクタも、Bus Pirateに電力を供給し、PC経由で操作できるようにします。このバージョンの Bus Pirateの主な違いは、このボードを標準化するために、覆われた 2.54mmピッチの 2 x 5ピンヘッダが反転されていることです。さらに、このヘッダのすべてのピンにラベルが付けられているため、以前のバージョンのように個別の I/Oピンの説明書は必要ありません。

特徴：

• 1Hz〜40MHzの周波数測定
• 1kHz〜4MHzパルス幅変調器、周波数ジェネレータ
• オンボードのマルチ電圧プルアップ抵抗
• ソフトウェアリセット付き、オンボード3.3V および 5V電源
• バストラフィックスニファ（SPI、I2C）
• 透明なUSB->シリアルモード
• 10Hz〜1MHz低速ロジックアナライザ
• Perl、Pythonなどからスクリプト可能
• PIC24FJ64 ICSPプログラミングポートへのアクセス
