Digilent JTAG-SMT4 表面実装プログラミングモジュール

• Digilent JTAG-SMT4 表面実装プログラミングモジュール
• Xilinxツールと統合してプログラミングが容易
• 最大12MbaudのUARTを3チャンネル搭載
• USB2.0経由で最大30Mbit/秒のJTAGバスを駆動
• Xilinx Zynq®のソフトウェアベースのリセットが可能
• 1.8V～3.3VのJTAG信号に対応

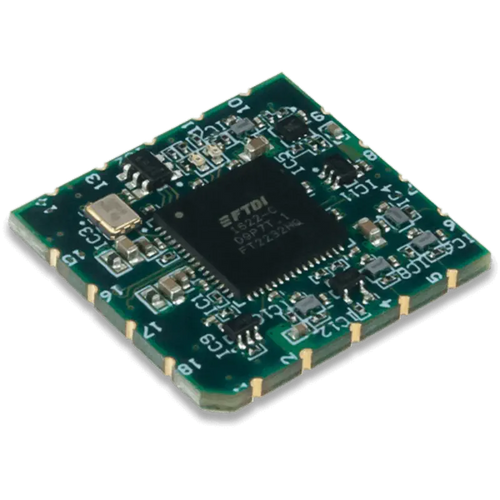

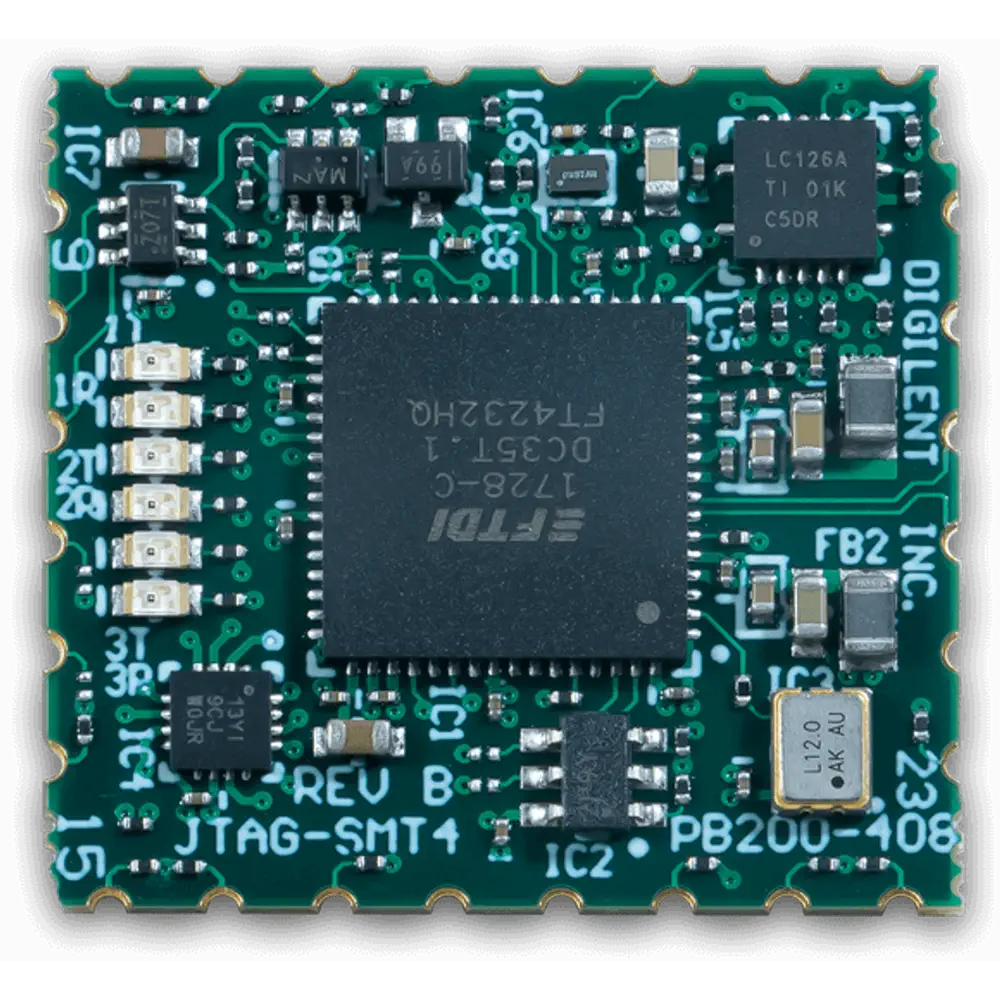

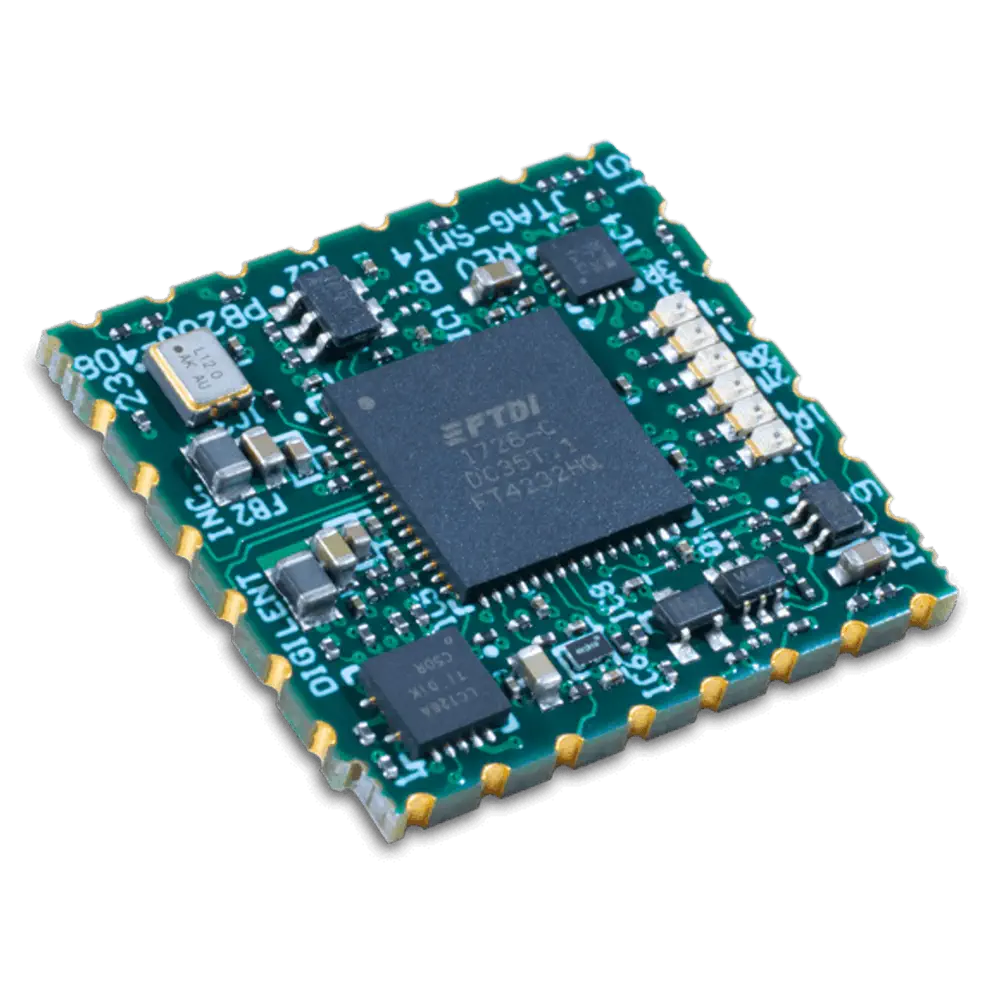

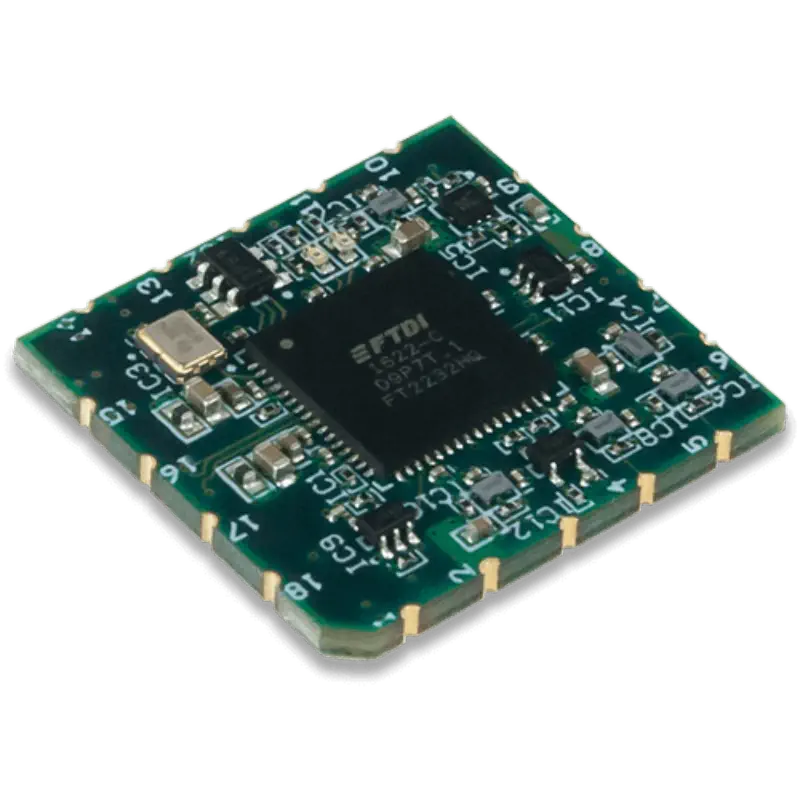

Digilent JTAG-SMT4 表面実装プログラミングモジュールは、Xilinx FPGAのプログラミングとデバッグ用に設計したコンパクトな総合モジュールです。Xilinxツールとシームレスに統合でき、VivadoまたはVitis 2020.1 以降のバージョンが必要です。このモジュールは3チャンネルの独立したUARTがあり、それぞれが最大12Mbaud のバス速度に対応でき、各チャンネルには送信LEDと受信LEDがあります。

このモジュールは高速USB2.0ポートを備え、ユーザが周波数を設定でき、最大30Mbit/secの速度でJTAG バスを駆動できます。PS_SRST_BおよびPS_POR_B端子を介してXilinxのZynq® プラットフォームのソフトウェアベースのリセットを可能にするオープンドレインバッファが備わっています。クアッドチャンネルUSBコントローラにより、JTAGおよびUARTインタフェースの両方に同時にアクセスできます。

モジュールのオンボードバッファは、1.8V～3.3Vの電圧範囲でJTAG信号操作に対応します。小型設計により、ターゲットボードに直接取り付けることができ、USB D+およびD- 信号をパッドにルーティングできるため、ホストPCB上のUSBコネクタを柔軟に配置できます。さらに、VBUS_DETECT端子は、モジュールがPCに接続されていないときの電流消費を削減するのに役立ちます。モジュールはCE認定を取得済みでEU RoHSおよびREACH指令に完全に準拠しています。
