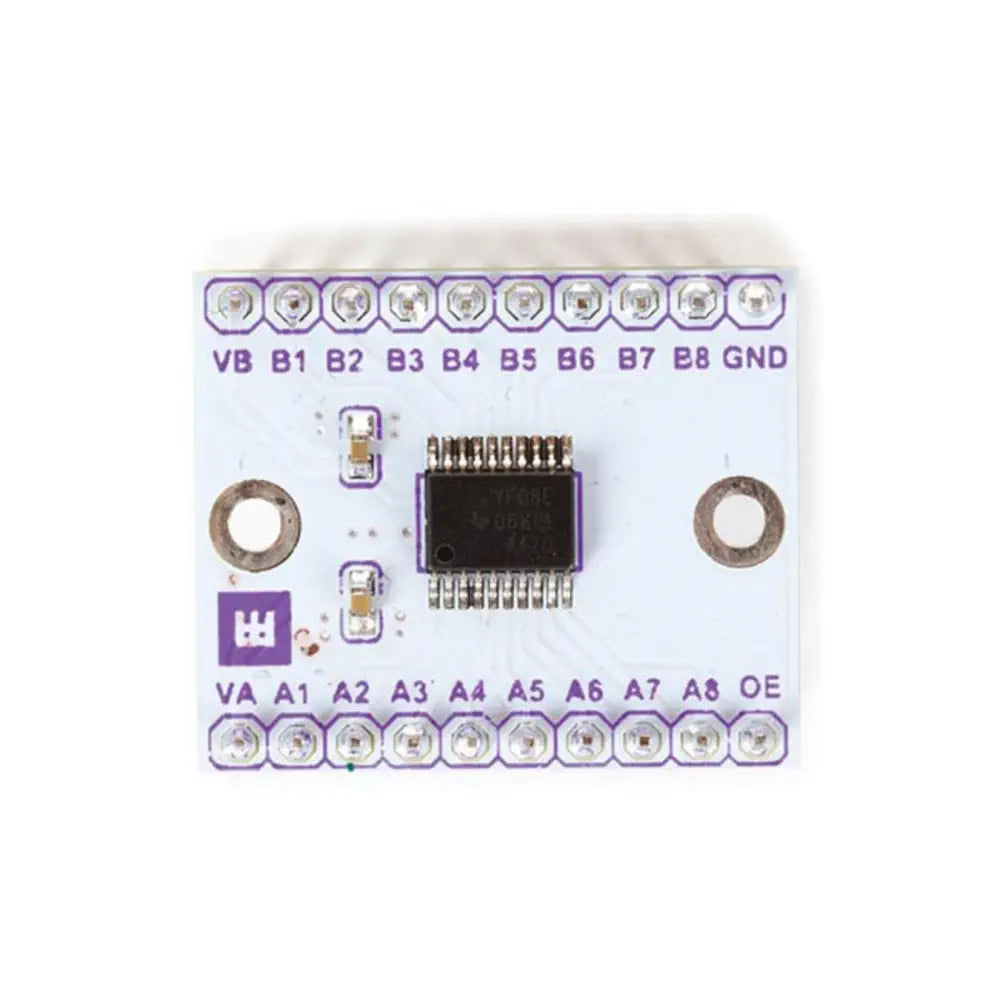

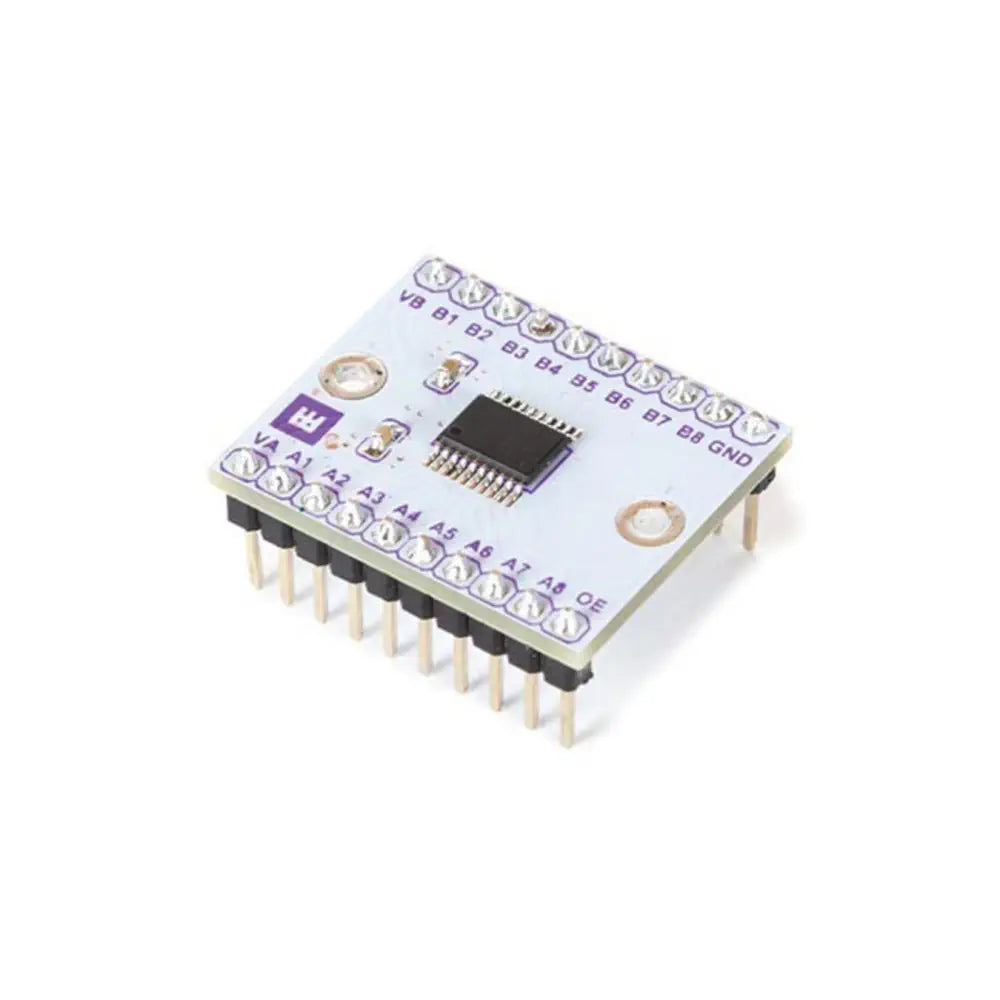

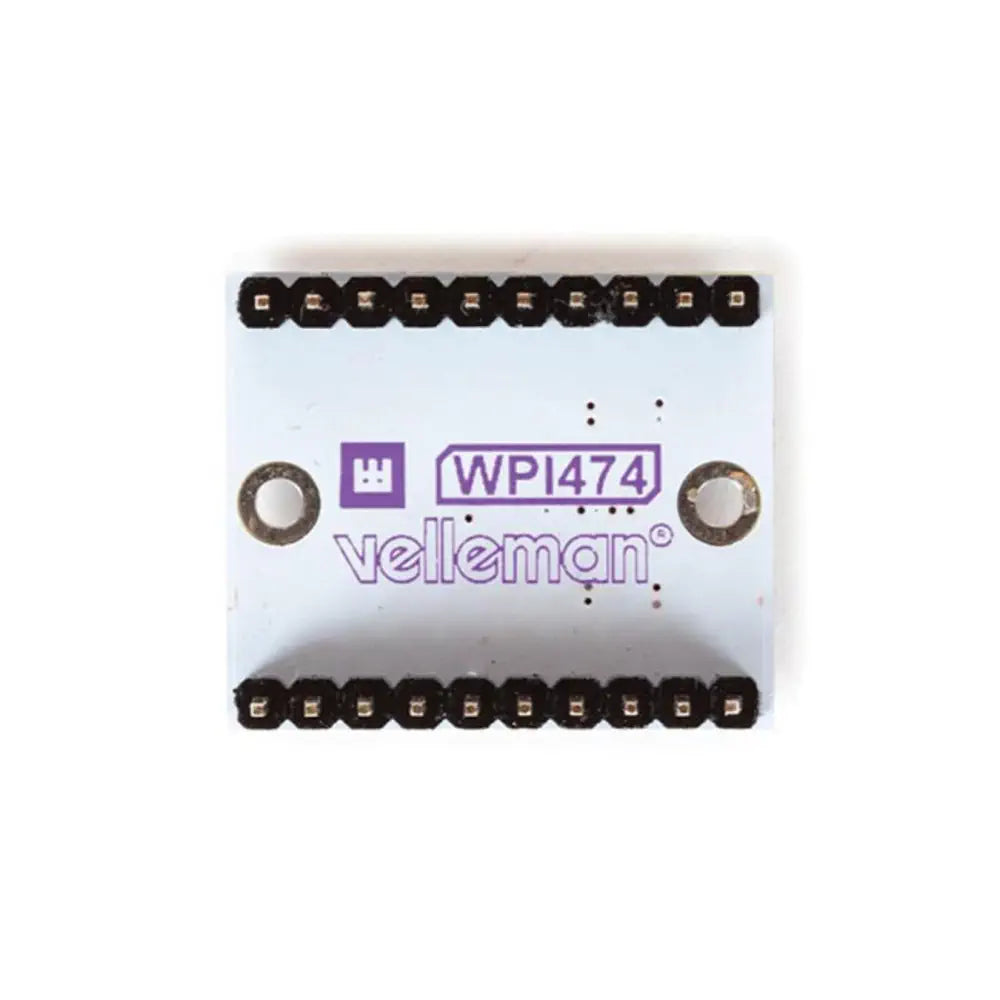

ロジックレベル変換モジュール

• ロジックレベル変換モジュール
• ロジック変換チャンネル 8個を装備しています。
• 各チャンネルを完全双方向変換できます。
• オープンドレインロジック および プッシュプルロジックの両方と互換性があります。
• 必要に応じて、イネーブル出力で低レベル側と高レベル側を分離できます。
• 3.3Vを5Vに変換するときに使用できます。

ロジックレベル変換モジュールは、マイクロコントローラ センサ 異なるロジックレベル電圧のモジュールが相互通信できるようにするロジック変換チャンネルを8個装備しています。各チャンネルを完全双方向変換できます。オープンドレインとプッシュプルの両方のロジックドライバと互換性があります。このモジュールで、3.3Vを5V、あるいは 1.8Vから3.3Vへ、その他一般的なロジックレベルに変換できます。

出力が適切に有効になるように、プルアップ抵抗を使用してイネーブル出力ピンをHIGHにすることをお勧めします。異なるロジックレベルのデータラインを分離する場合は、イネーブル出力をLOWにすることができます。そうすることで、すべてのI/OチャネルがHIGHインピーダンス状態になります。
