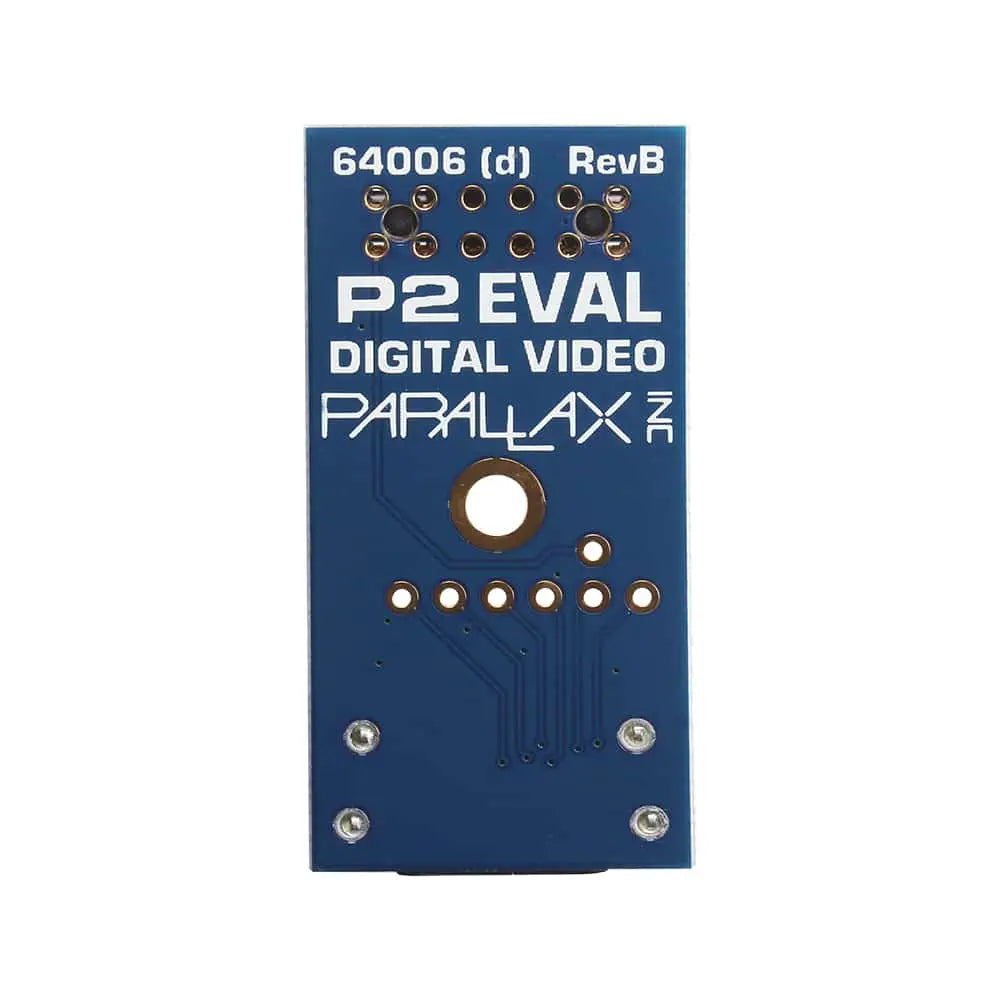

Parallax P2 Eval デジタルビデオ出力 アドオンボード

• Parallax P2 Eval デジタルビデオ出力 アドオンボード
• ビデオ規格実験用 HDMIコネクタを搭載
• P2 Edgeモジュールブレッドボード および P2 Edgeミニブレークアウトボードに対応
• 識別が容易なラベル付き 未使用信号ピンを同梱
• カリフォルニア州ロックリンで組み立て および テストをして出荷

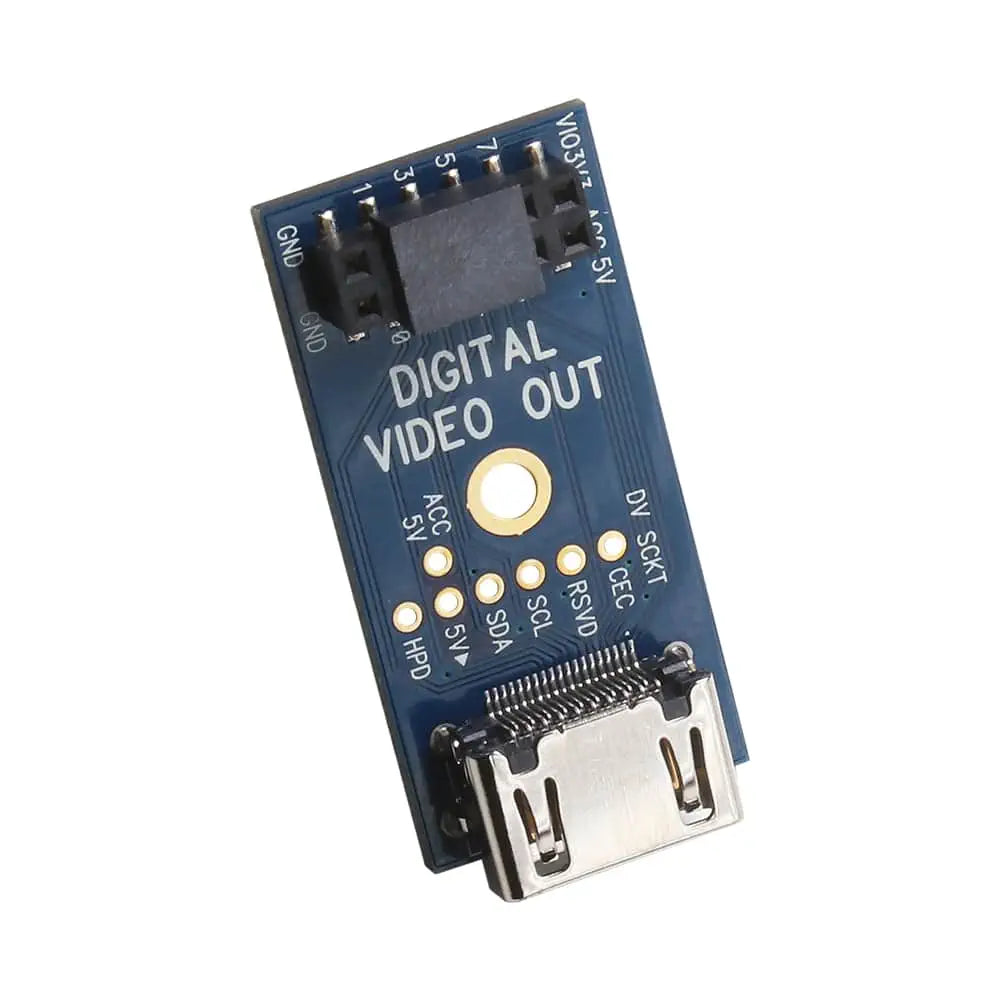

Parallax P2 Eval デジタルビデオ出力アドオンボードは、HDMIコネクタを備えた高機能ボードです。このボードの機能は、Propeller2マルチコアマイクロコントローラで様々なビデオ規格を試してみたい方に特に有用です。

このボードはパススルーソケット仕様で、Propeller2評価ボード上の 2x6アクセサリヘッダの上に簡単にスタックできます。また、P2エッジモジュールをインストールしてあれば、P2エッジモジュールブレッドボード または P2エッジミニブレークアウトボードにも対応しています。

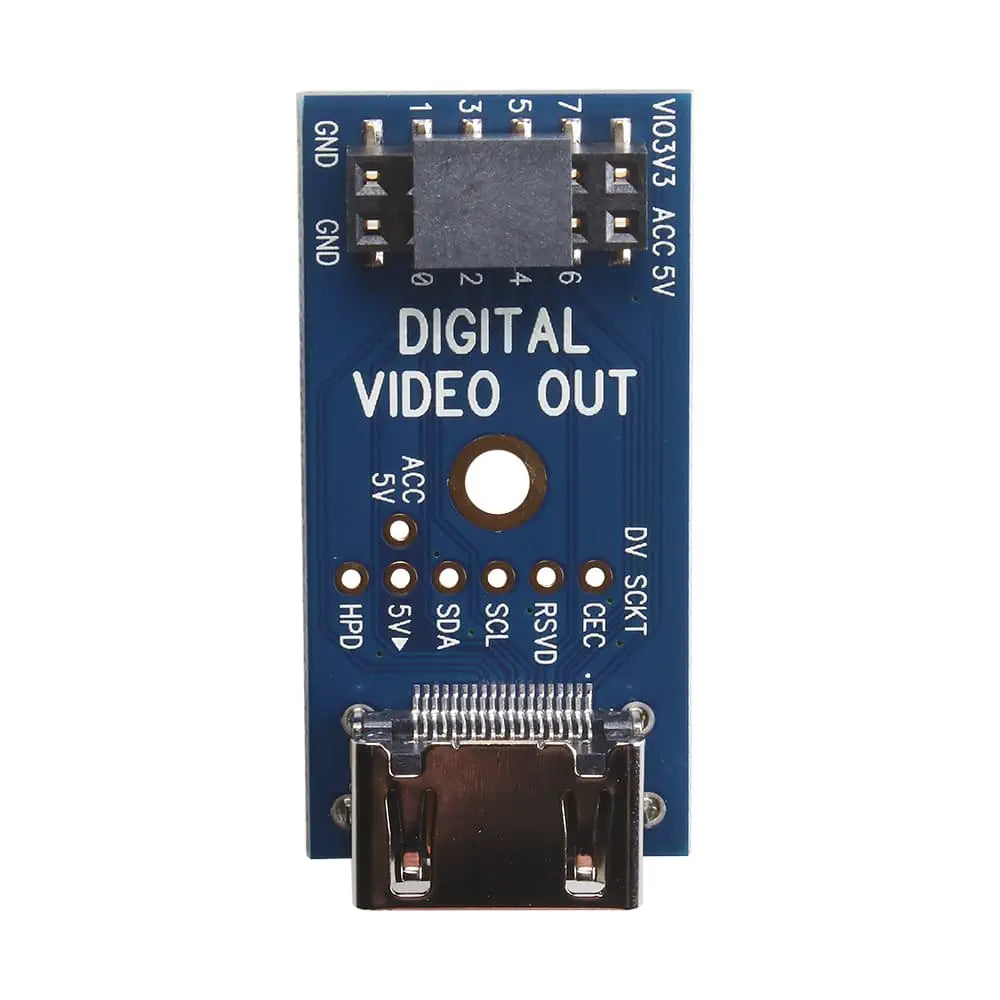

このボードは、PCB上のビデオコネクタからの未使用信号端子を2.54mm間隔で1列に6個のパッド配置し、パッドに隣接して、CEC、RSVD、SCL、SDA、5V、HPDの表示を印刷してあります。

さらに、ボードには 5V出力パッドの隣に「ACC 5V」と書かれたパッドがあります。これはアクセサリソケットからの 5V電源です。この設計は、5V端子に接続する5V信号を必要とするビデオモニタに特に有益です。 2.54mm間隔の2個のパッドにより、この接続が便利になります。 例えば2.54mm間隔のヘッダをここにはんだ付けし、モニタに 5Vが必要な場合はシャントプラグを使用することができます。
