Parallax P2 Eval LEDマトリックス アドオンボード

• Parallax P2 Eval LEDマトリックス アドオンボード
• Charlieplexed 緑色LEDを56個搭載しています。
• 完全なLED制御に必要なI/Oピンは 8本のみ。
• 積み重ねやすいパススルーソケットを備えています。
• カリフォルニア州ロックリンで組み立て および テストを行ってから出荷しています。

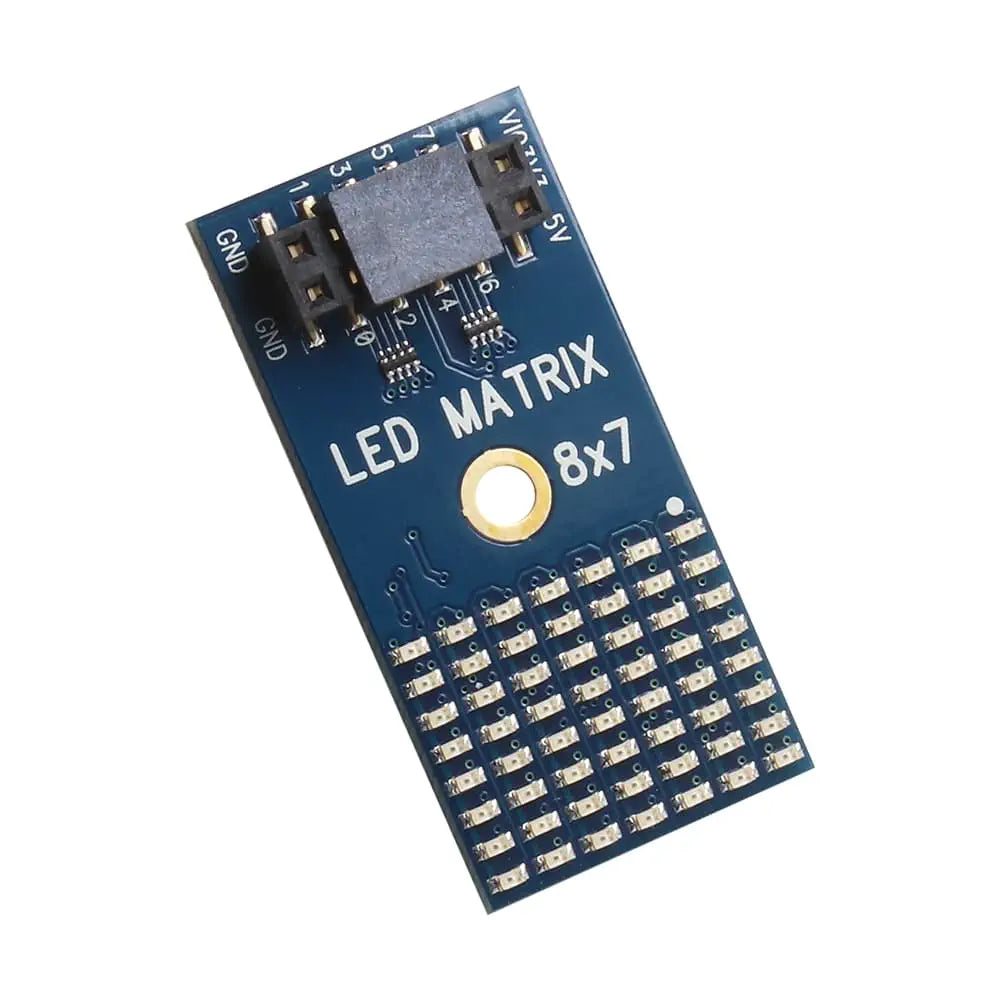

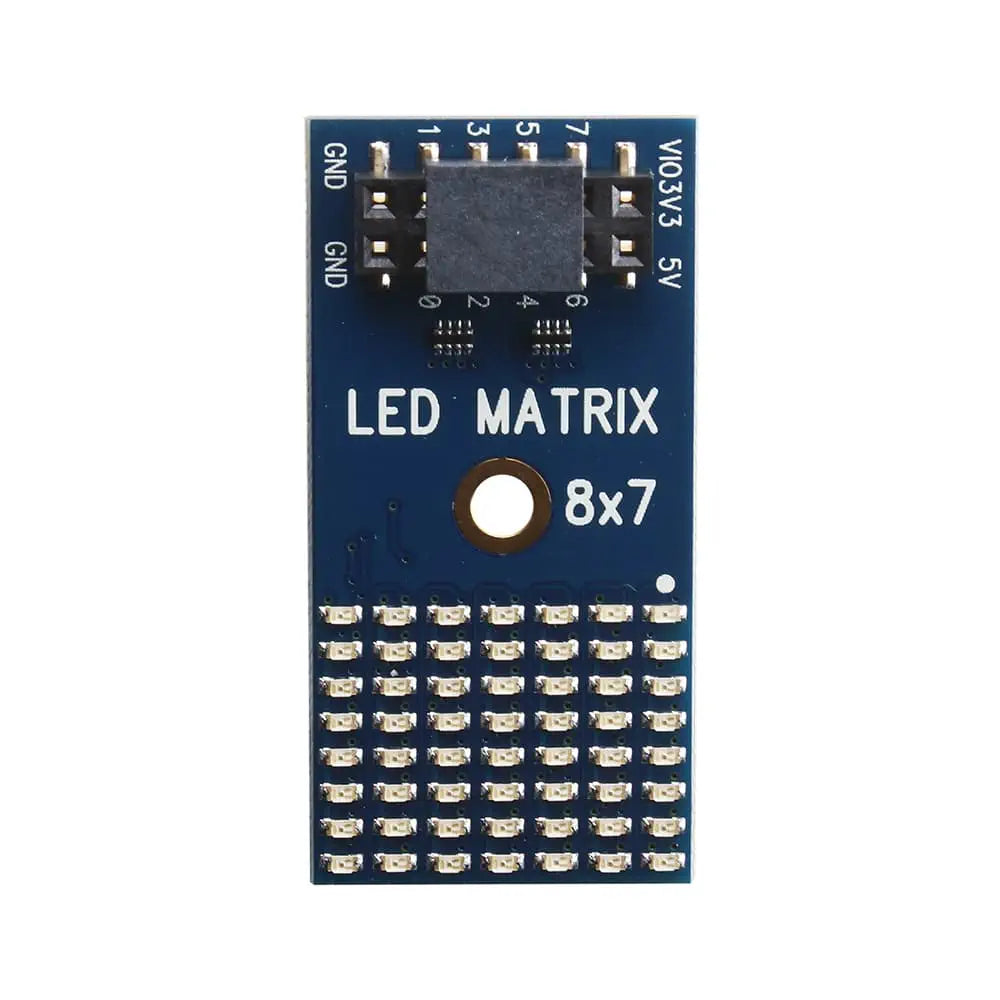

Parallax P2 Eval LEDマトリックス アドオンボードは、Charlieplexed 緑色LED 8 x 7グリッドを備えたボードです。Propeller 2マルチコアマイクロコントローラプロジェクトで使用するように設計されています。わずか8本のI/O ピンで56個のLEDを駆動し、テキスト または グラフィックを表示できます。より少ないI/Oピンで多くのLEDを制御するCharlieplexing技術を採用しているのが特徴です。Propeller 2 I/Oピンのトライステート特性と組み合わせて、発光ダイオードを含むダイオードの一方向電流フロー特性を活用することで実行できます。

複数のLEDを同時点灯ではなく、人間の目には同時に点灯しているかのような錯覚を生み出すくらいの速さでLEDをオンオフします。Propeller 2コードが各LEDを1秒あたり最低50回 (50Hz) オン/オフ切り替えすることで実現する速さで、ちらつきがなくLEDが永続的に点灯しているかのような錯覚効果をもたらします。Propeller 2は180MHzより速い速度でスイッチングできるため、必要に応じてすべてのLEDを点灯させるのに十分な時間があります。

Parallax P2 Eval LED マトリックス アドオン ボードには、Propeller 2評価ボードの2 x 6アクセサリヘッダの上に積み重ねられるパススルーソケットも備えています。さらに、P2エッジモジュールブレッドボード または P2エッジモジュール搭載のP2エッジミニブレイクアウトボードとも互換性があります。
