概要
- Sequent Microsystems 16リレー 8層スタッカブルHAT
- すべてのRaspberry Piバージョンと互換性があります。
- 5V電源で動作 低消費電力設計
- 最大8個の16リレーカードを積み重ねできます。
- オンプッシュボタンですぐにRaspberry Piをシャットダウンできます。
- DINレールに平行 または 垂直に取り付けできます。

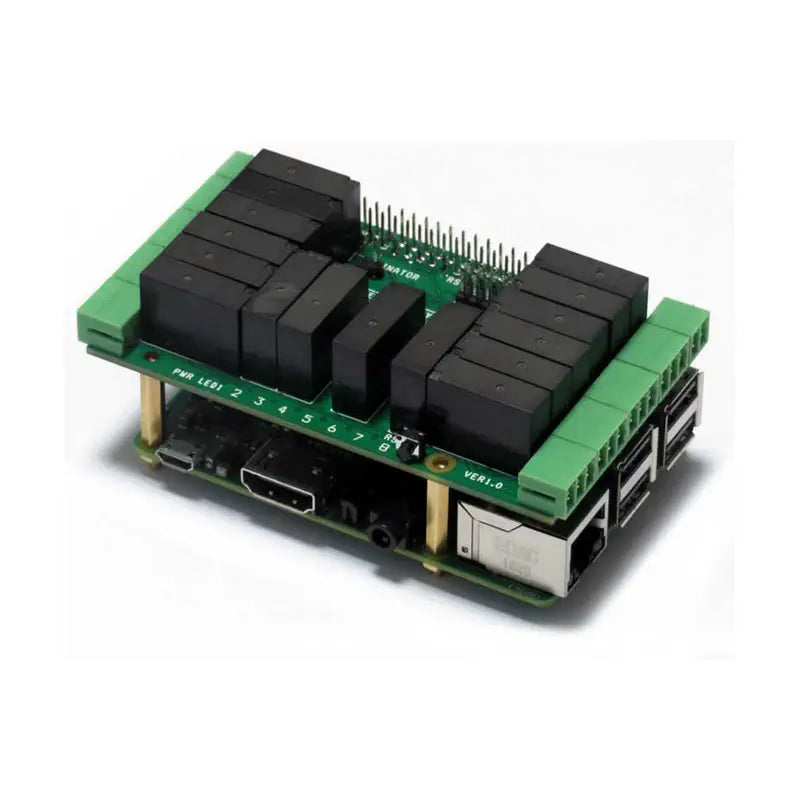

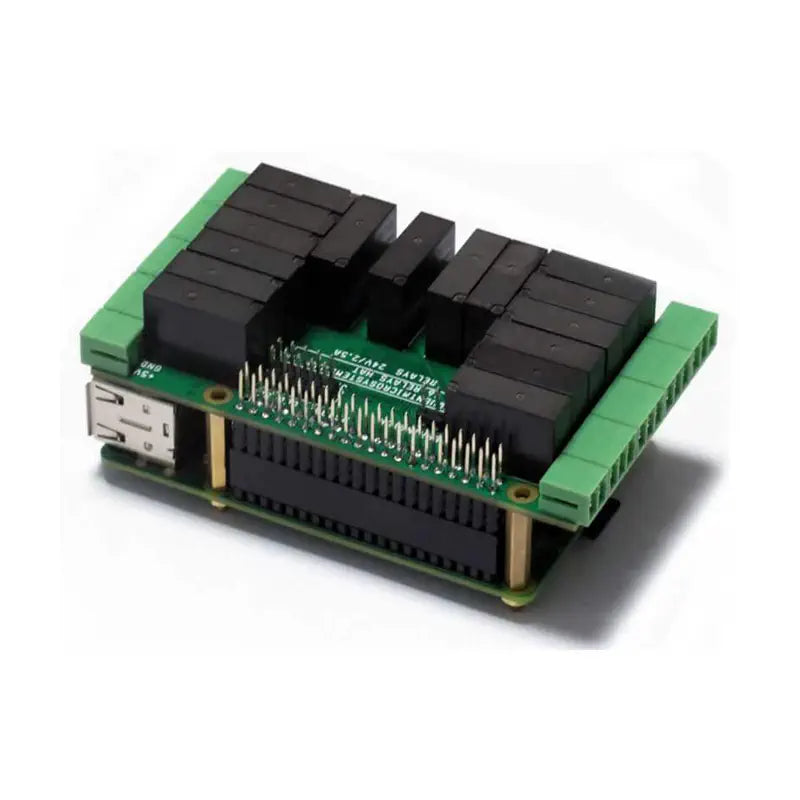

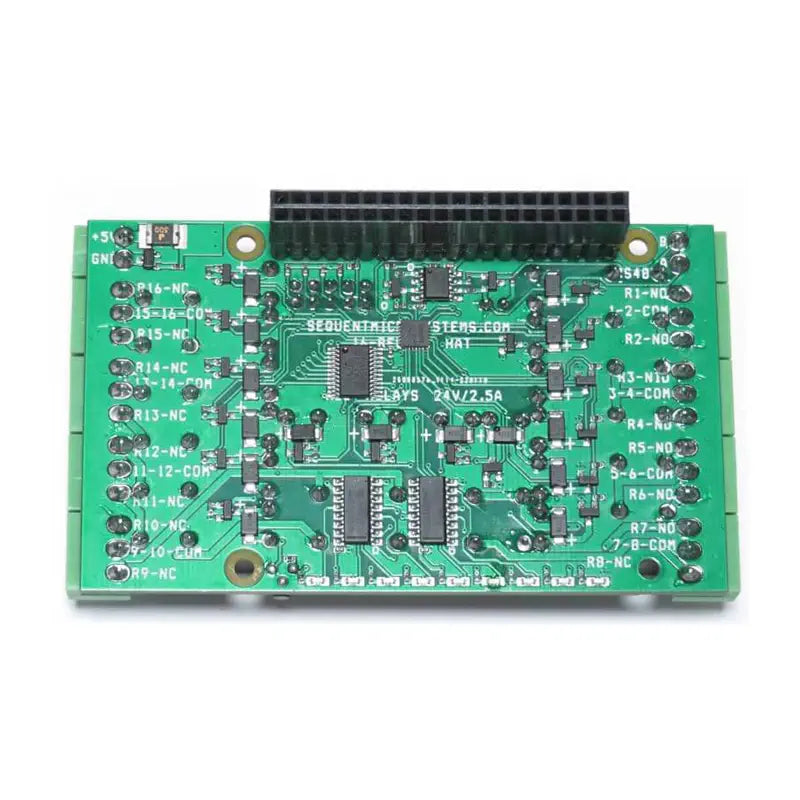

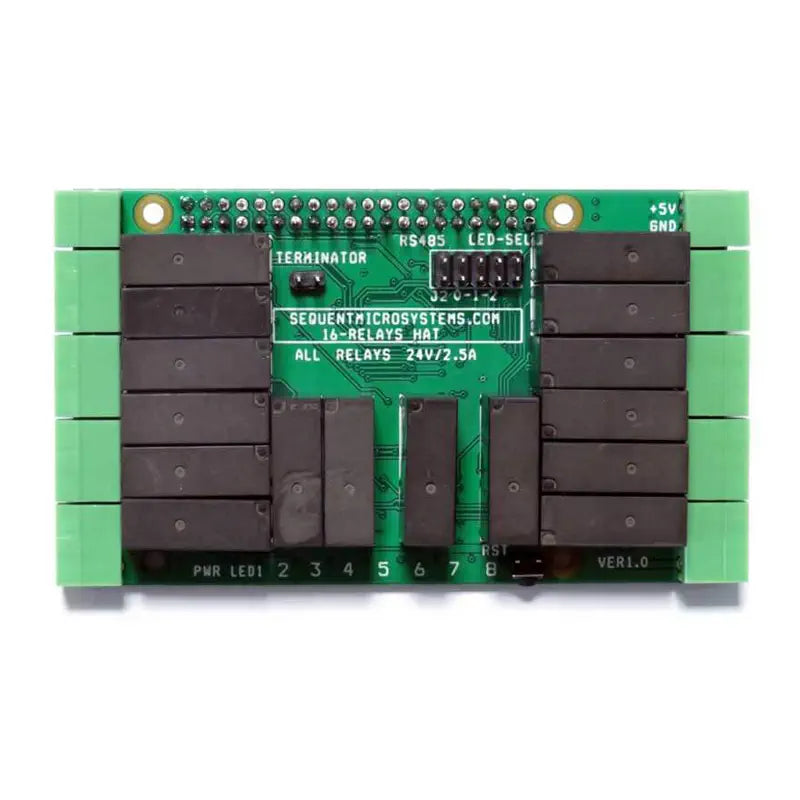

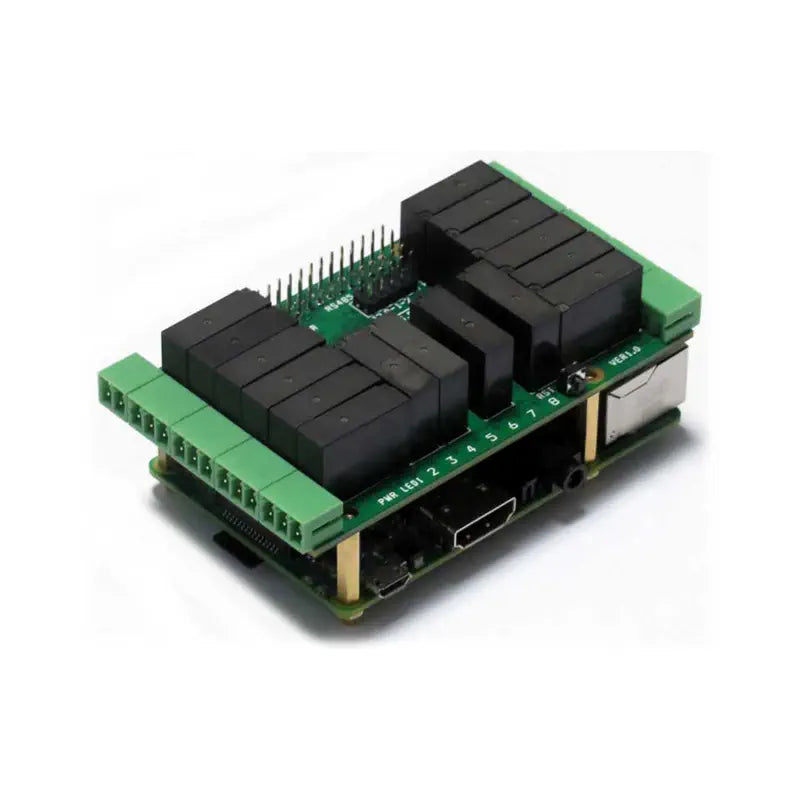

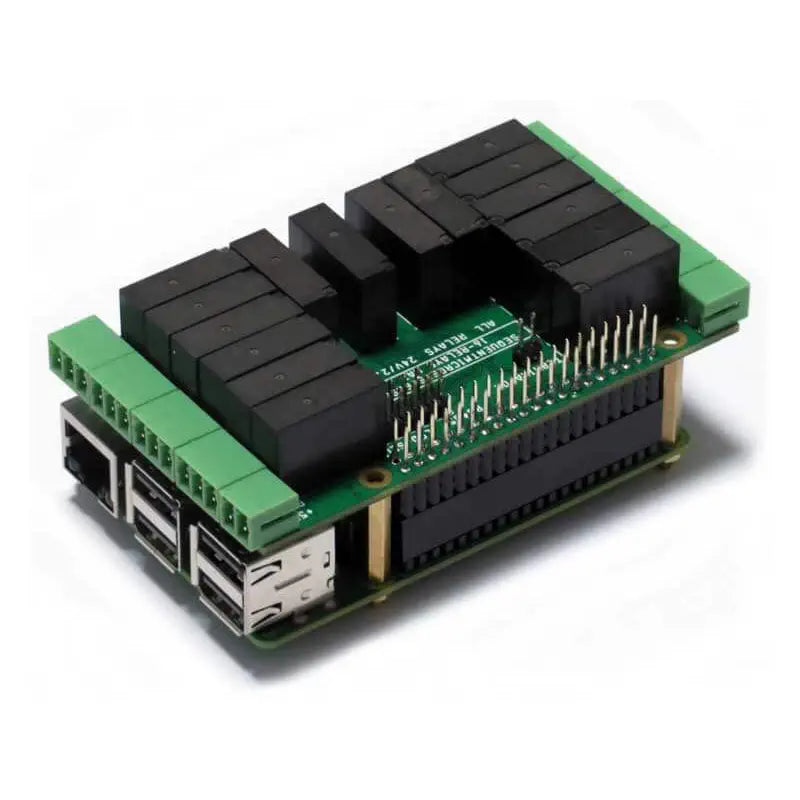

Sequent Microsystems 16リレー Raspberry Pi用 8層スタッカブルHAT は、Zeroから4までのすべてのRaspberry Piバージョンと互換性のある多用途カードです。このカードは、すべてのスタックカード間でI2Cバスを共有し、Raspberry PiのGPIOピン2個だけで8枚のカードすべてを管理しますので、残りの24個のGPIOピンは自由に使えます。
16リレーカードは5V電源で動作し、Raspberry Pi または 2ピンのプラグ可能コネクタから電力供給できます。リレーコイルにも5V電源から電力供給できます。すべてのリレーがオフの時は、カードの消費電力は10mAです。各リレーがオンの時は約80mAが必要です。ボードのコネクタに電力供給している場合、Raspberry Piに別途追加の電源は必要ありません。
このカードを使用すれば、最大8枚の16リレーカードをRaspberry Piに積み重ねできます。各カードは、ユーザが取り付けたジャンパ線でスタックレベルを識別します。3位置ジャンパ線でスタックレベルを選択し、任意の順序で取り付けることができます。
5.8A 39mΩMOSFETで、偶発的な逆電力供給から保護します。逆電力が印加されるとグランドラインを遮断します。
ボードの端にオンプッシュボタンが取り付けられ、すぐにRaspberry Piをシャットダウンすることができます。このボタンはピン37 (GPIO 26) に配線していますので、このピンを監視するスクリプトを記述する必要があります。ボタンを希望の時間以上に長押しすると、シャットダウンコマンドを実行します。
また、DINレールキットタイプ1を使用してDINレールに水平に取り付け または DINレールキットタイプ2を使用して垂直に取り付けることができます。
重要な注意事項: 電源を切ってRaspberry Piをシャットダウンすると、SD カードに障害が発生する恐れがあります。これを防ぐために、電源を切る前にシャットダウンコマンドを実行してください。このコマンド実行には、Raspberry Piに接続したモニタ キーボード マウスが必要です。
- 1 x Raspberry Pi用 16リレーアドオンHAT
- 4 x M2.5 x 18mm オス - メス 真鍮スタンドオフ
- 4 x M2.5 x 5mm 真鍮ネジ
- 4 x M2.5 真鍮ナット
- 2 x スタックレベル ジャンパ線
- 取り付け金具
- コネクタプラグ
- 電源: 逆極性保護付き5V / 8Aプラグ可能コネクタ
- オンボードリセット可能ヒューズ: 3A
- リレー: ノーマルオープン (NO) 接点 2.5A / 24V AC / DC
- 電気的耐久性: 1,800回操作/時、全負荷で最低100Kサイクル
- 機械的耐久性:18,000回操作/時、無負荷で最低10Mサイクル
- 大量の負荷を制御する必要があるプロジェクトへの完璧なアドオンHATです。
- 最大8層まで積み重ね可能で、コンパクト設計 各Raspberry Piに最大128個のリレーを追加できます。
- プラグイン可能コネクタで、複数のカードを積み重ねても16リレーカードが簡単に使用できます。
- リレーにはNO接点があり、24V/2A および AC/DCを切り替えることができます。
- リレーのオンオフを示すために、2色のLEDがボードの片側に便利にグループ化されています。
- 電源を投入すると電源LEDが点灯します。
- リセットスイッチで、キーボードやモニタを使わずにすぐにRaspberry Piをシャットダウンできます。
