- 中程度のACおよびDC用にACS723を使用する高精度ボード
-
DC電流およびAC電流の両方を最大5Aまで測定
- ACS723センサはホール効果センサを使用して電圧を出力

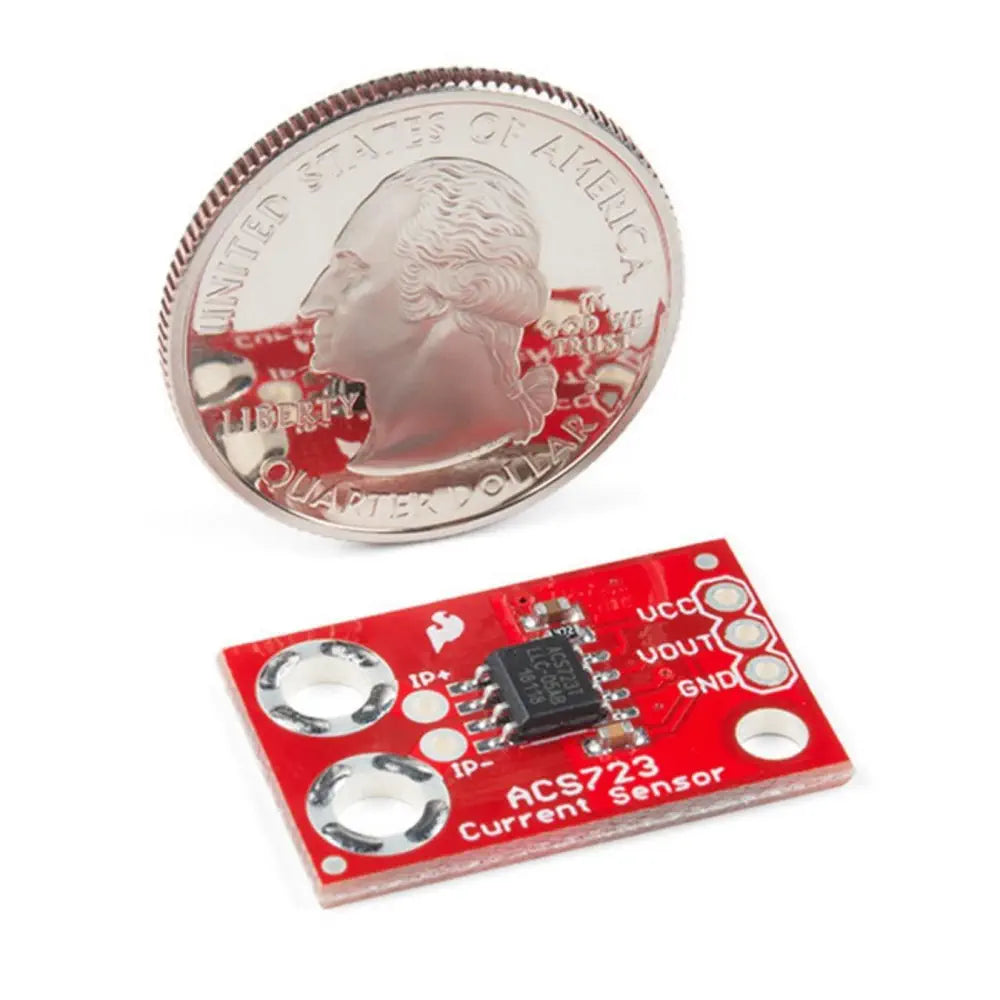

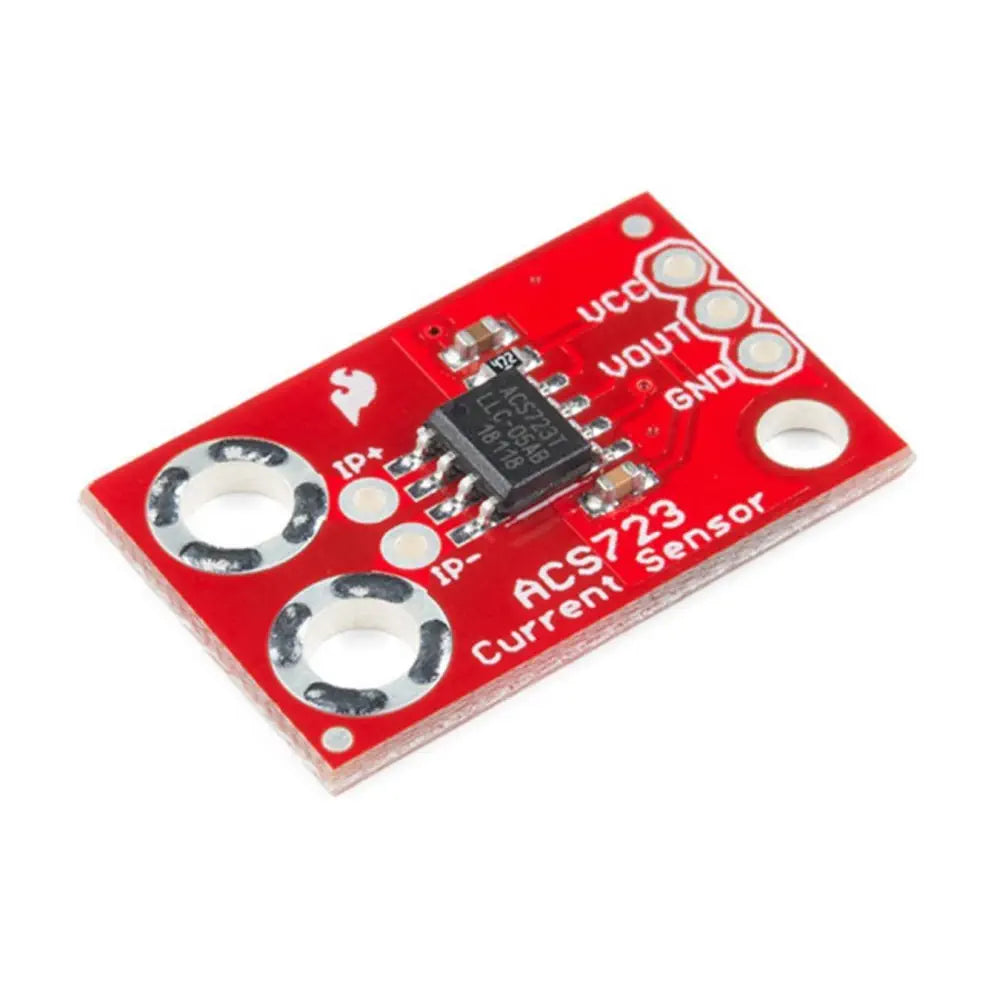

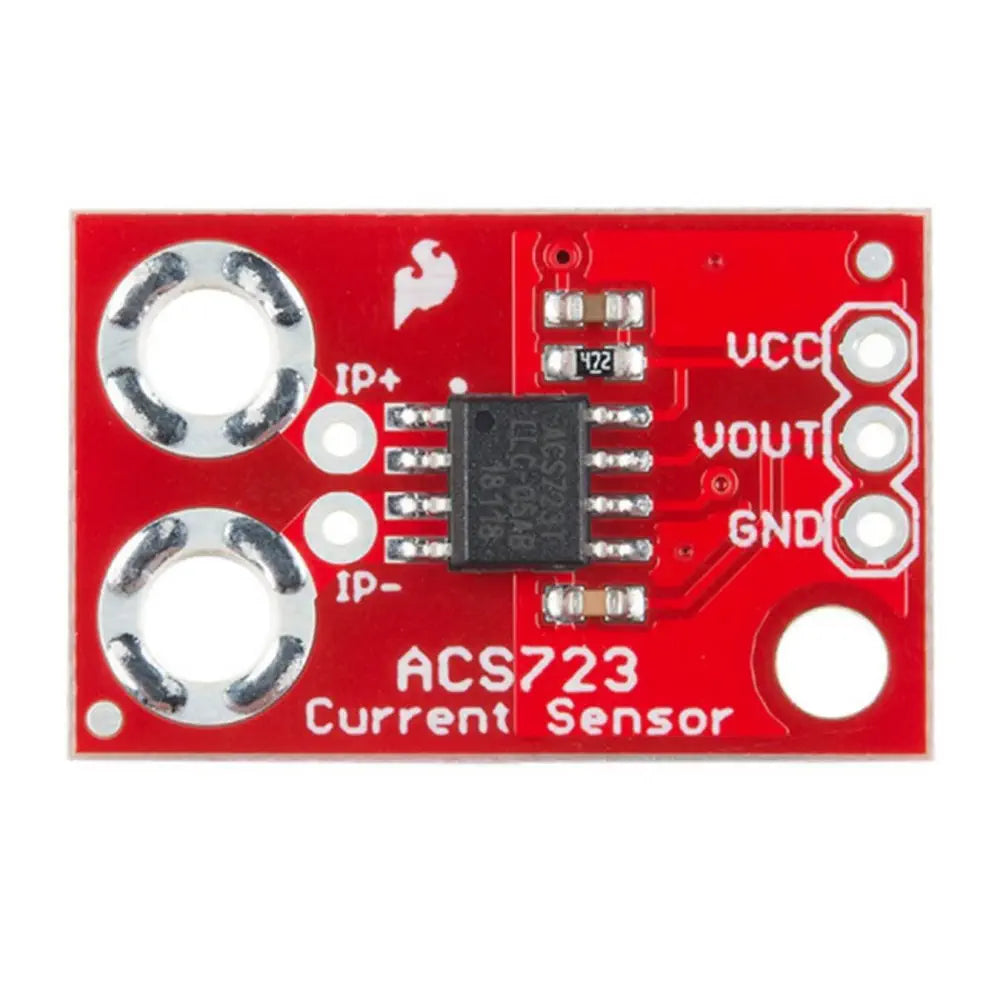

SparkFun電流センサブレークアウト - ACS723(低電流)は、中程度のACおよびDC電流検出用途にACS723を使用する高精度ボードです。 ACS723センサは、ホール効果センサを使用して、ボード上のIP +およびIP-ピンを流れる電流に関連する電圧を出力します。ホール効果センサを使用する具体的な利点は、センサが感知する回路、およびセンサを読み取る回路が電気的に絶縁されていることです。つまり、Arduinoは5Vで動作していますが、感知された回路はより高いDCまたはAC電圧で動作するということです!

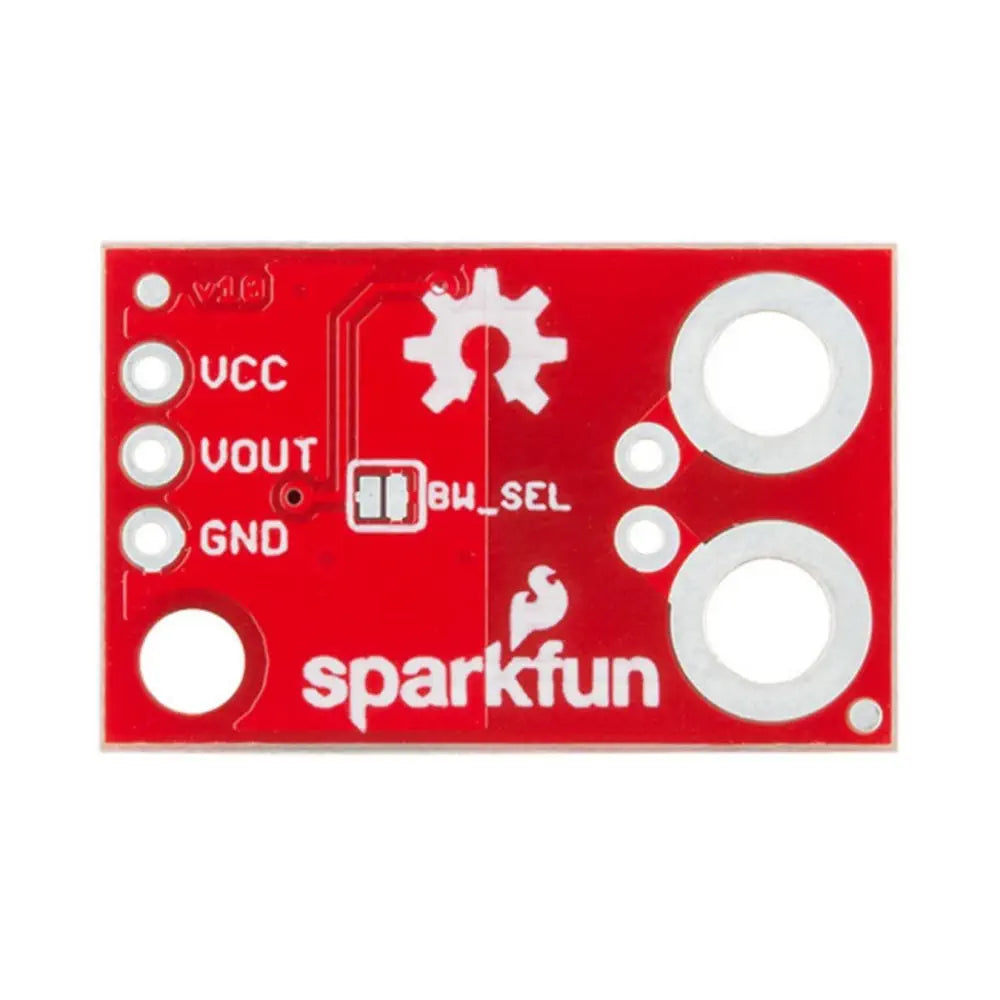

SparkFun電流センサブレークアウトは、DC電流とAC電流の両方を最大5Aまで測定し、測定/感知回路の電気的絶縁を完全に行い、400mV / Aのベース感度を備えています。アナログ出力は80kHzに調整可能ですが、ACS723のセンサブレークアウト幅フィルタの帯域幅は20kHzに設定されており、高いゲインで使用するとノイズを低減します。ボードの背面にあるJP1(帯域幅選択)ジャンパを閉じると、センサが可能な全80KHzの帯域幅を回復できます。
