概要

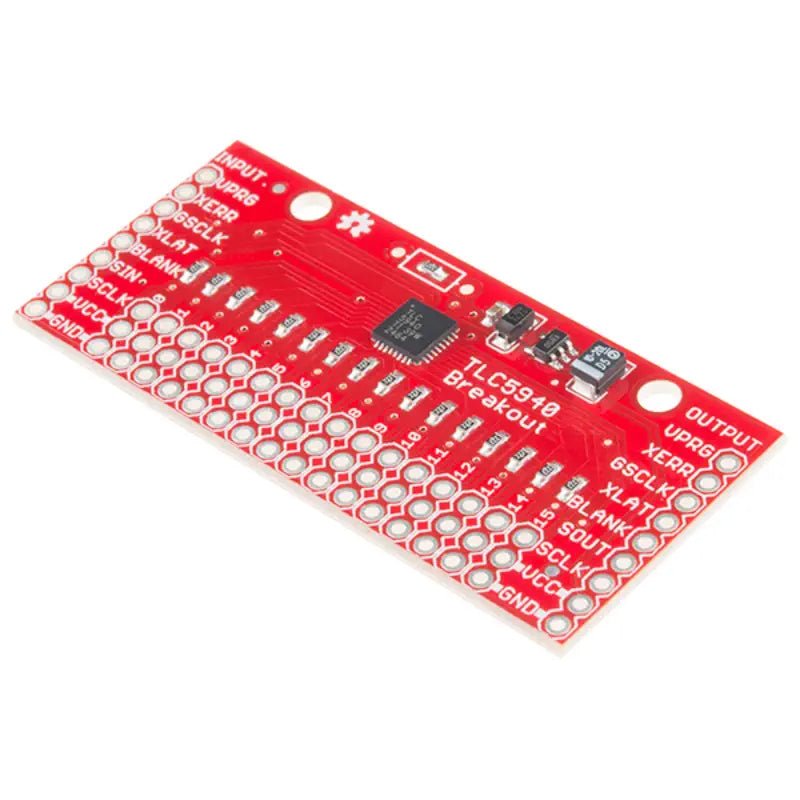

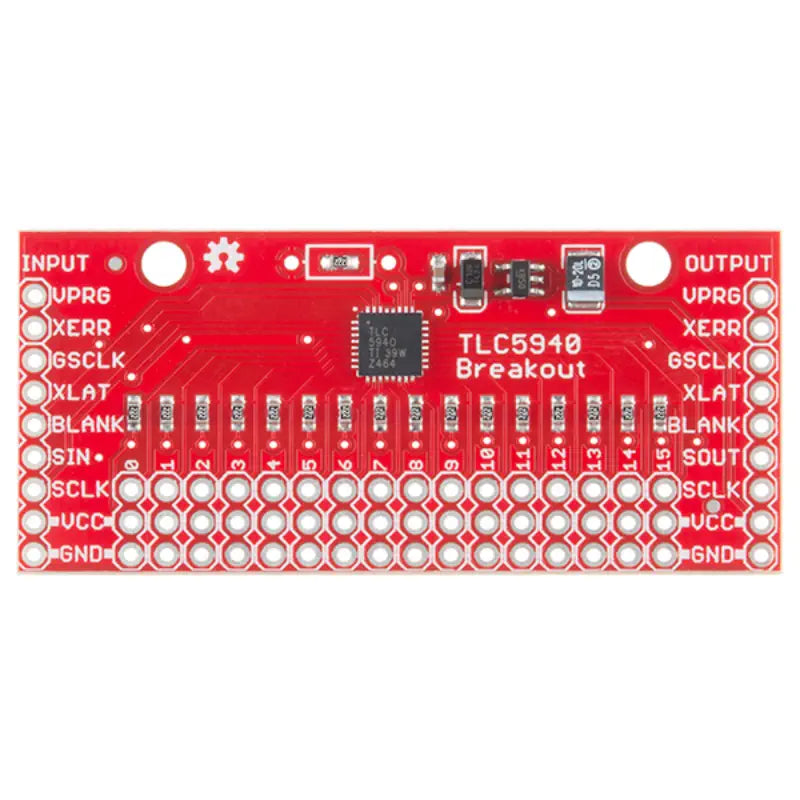

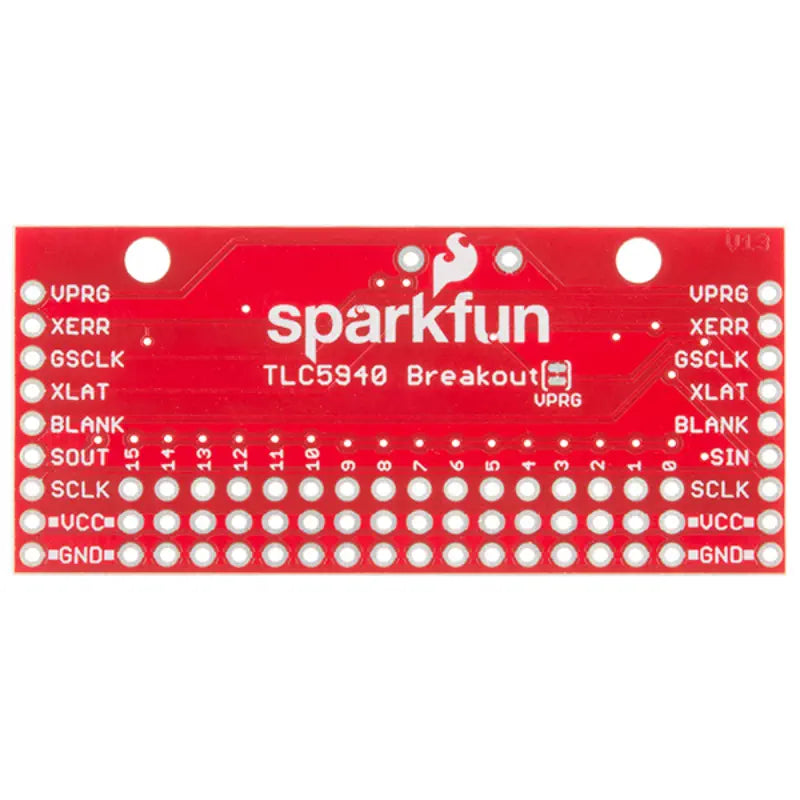

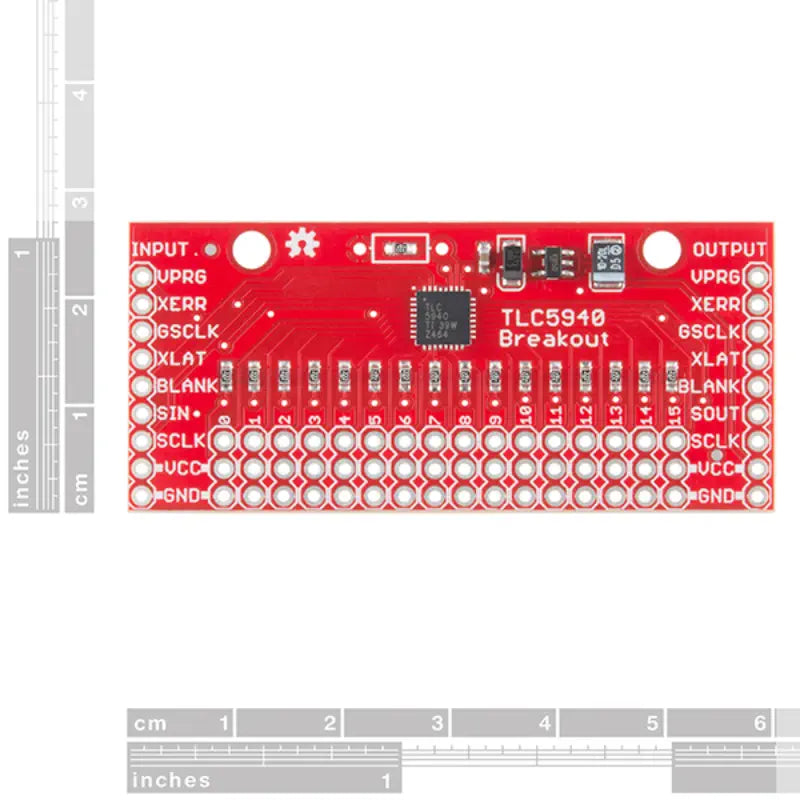

- SparkFun LED ドライバ ブレイクアウト - TLC5940 (16チャンネル)
- 16チャンネルの汎用性でPWMピンを拡張
- 正確な12ビット解像度でデューティサイクルを制御
- 調整可能な6ビット制御による電流制限
- シリアルインタフェースを使用して複数のユニットを連結する
- 2.54mmのヘッダを使用して簡単に接続できます
SparkFun LED ドライバ ブレイクアウト - TLC5940 (16チャンネル) は、12ビットのデューティサイクル制御と 6ビットの電流制限制御を備えた多用途の 16チャンネル PWMユニットで、デイジチェーン可能なシリアルインタフェースを備えています。このブレイクアウトボードは、LEDディスプレイ、看板、ディスプレイバックライト、サーボ制御などのマイクロコントローラアプリケーションの PWMピンの拡張を容易にします。すべての PWMチャンネル、電圧 および グランドレール用の 2.54mmヘッダが含まれ、デイジチェーンをサポートします。
注: ボードにはサーボ互換性のために各出力に 2.2k プルアップ抵抗が含まれており、Iref ピンは出力電流を 17.8mA に設定し、追加の抵抗を介して調整できます。
- 1 x SparkFun LED ドライバ ブレイクアウト - TLC5940 (16チャンネル)
- 16チャンネル PWMユニット
- 12ビット デューティサイクル制御（0～4095）
- 6ビット 電流制限制御（0～63）
- デイジチェーン可能なシリアルインタフェース
- PWMチャンネル用 2.54mmヘッダ
- 各出力に 2.2kのプルアップ抵抗
- Irefピンに 2.2k抵抗を接続して出力電流を 17.8mAに設定
