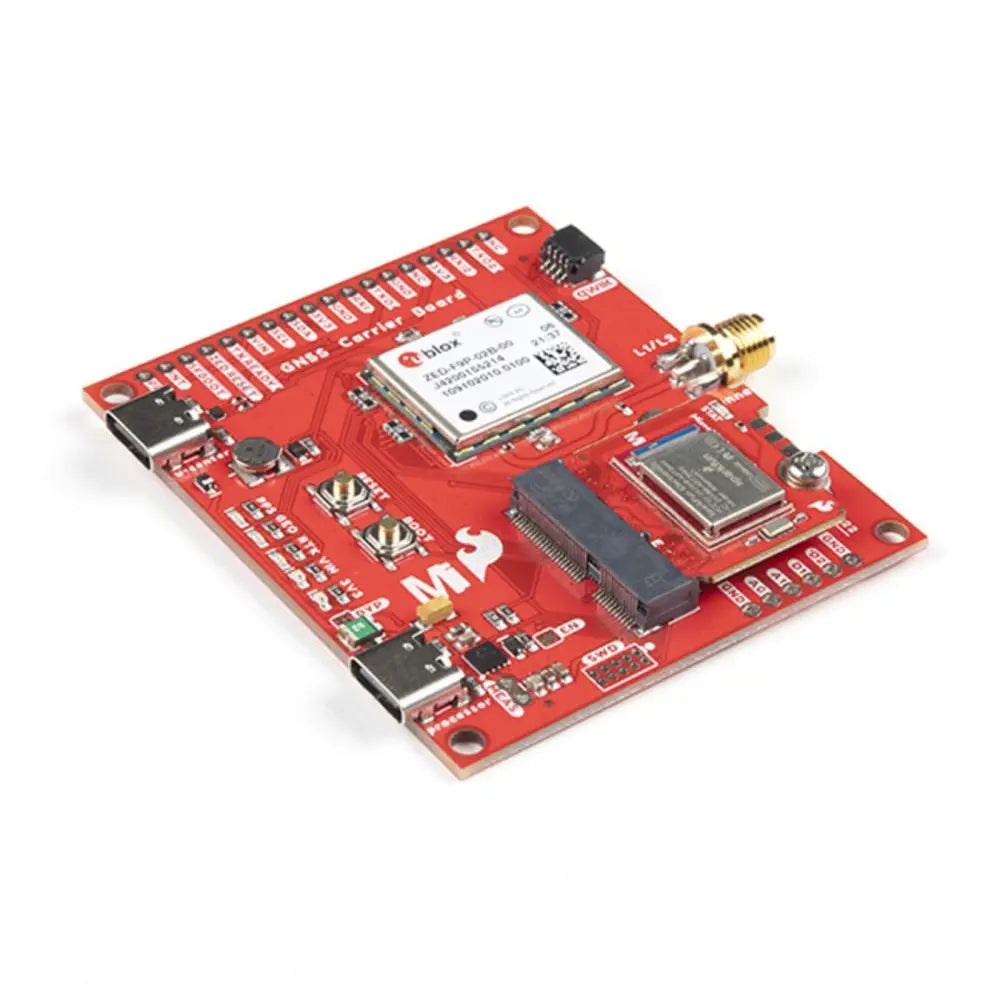

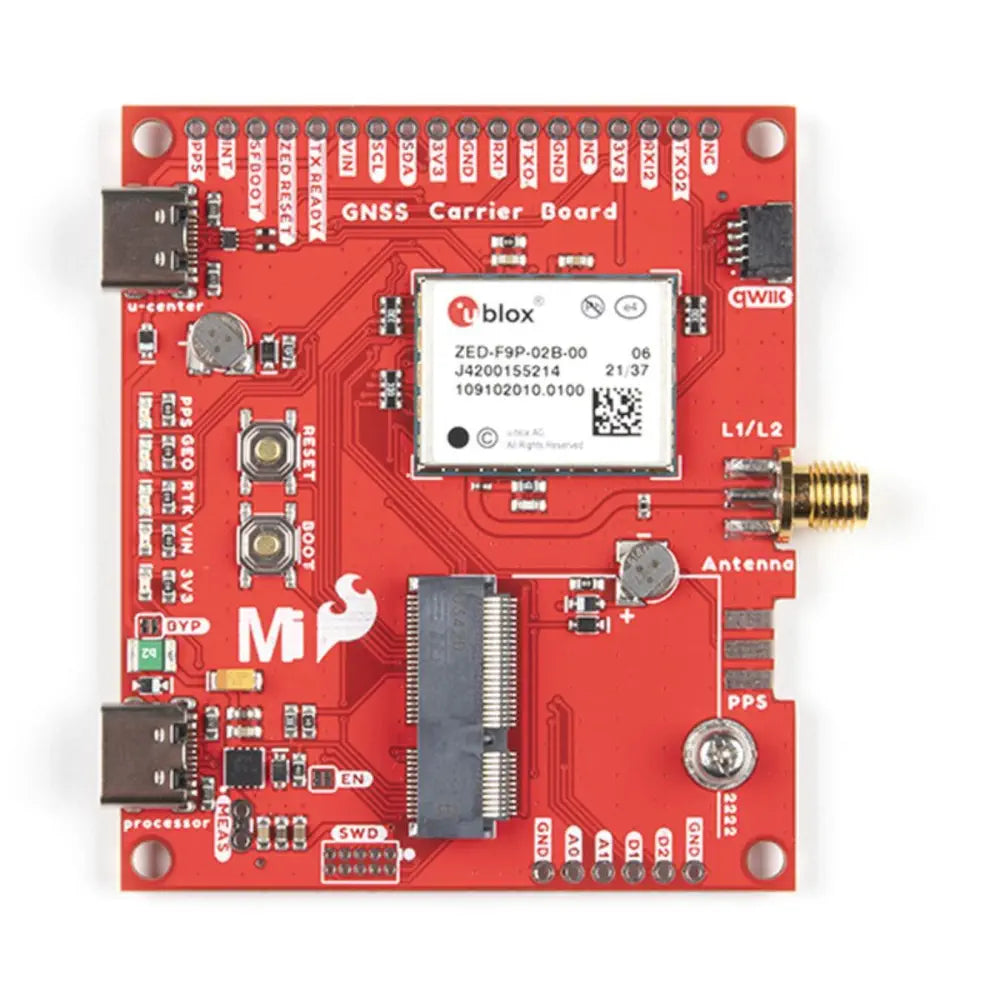

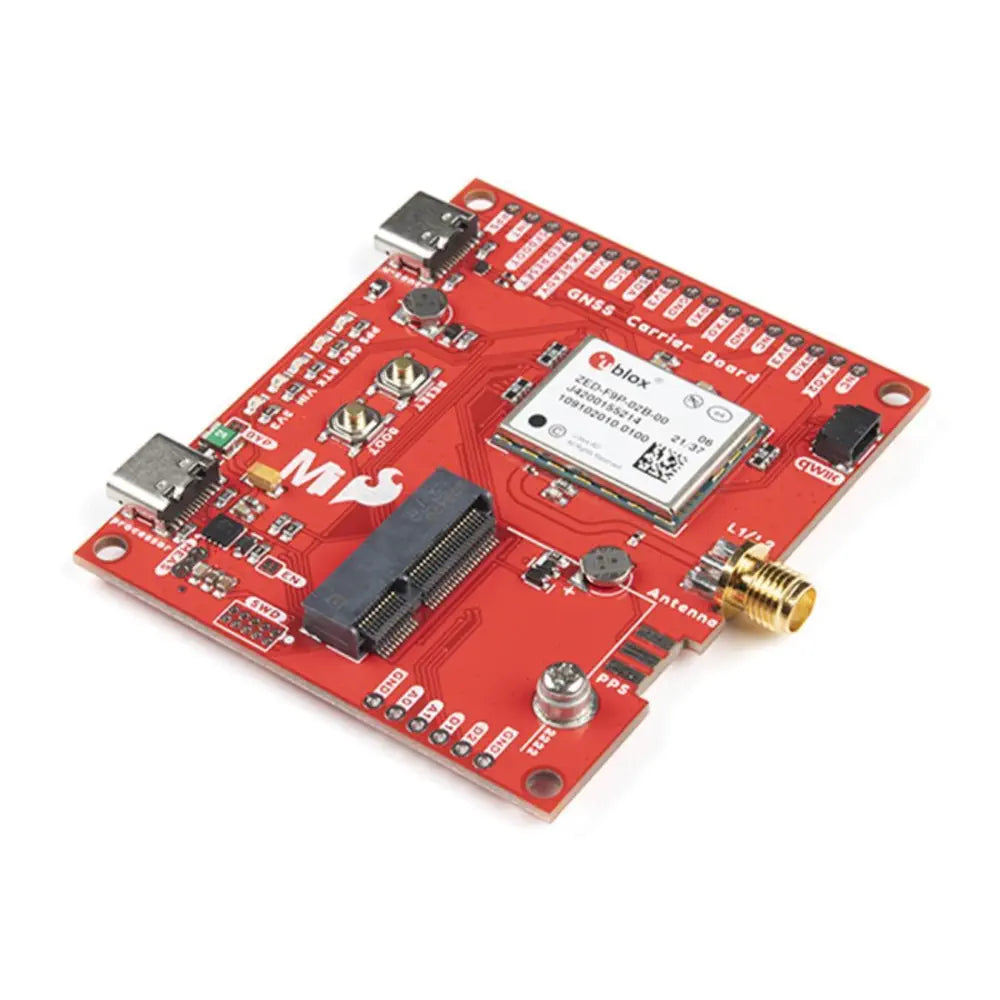

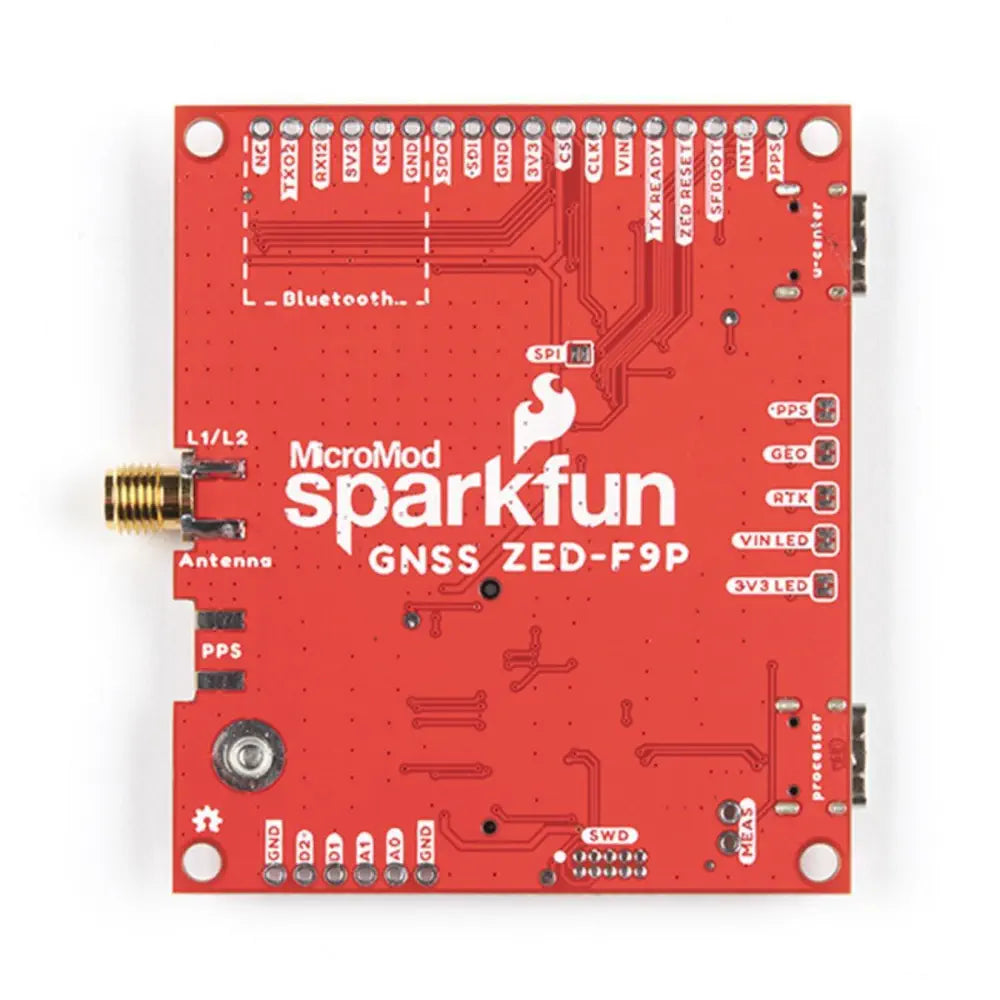

SparkFun MicroMod GNSSキャリアボード（ZED-F9P）

• 1x SparkFun MicroMod GNSSキャリアボード（ZED-F9P）

サイズ

• ボード：66.04 x 56.89mm

PDFファイル

• SparkFun MicroMod GNSSキャリアボード（ZED-F9P）- 回路図

Webサイト

• SparkFun MicroMod GNSSキャリアボード（ZED-F9P）- 接続ガイド

• GPS、GLONASS、Galileo、BeiDouを同時受信可能
• L1C/AバンドとL2Cバンドの両方を受信可能
• 入力電圧：5Vまたは3.3V、ただしすべてのロジックは3.3V
• リセッタブルPTCヒューズ内蔵（定格5V / 2A）
• AP7361C 3.3 V電圧レギュレータ（定格1A）
• ZED-F9Pの消費電流：68mA～130mA（コンスタレーションとトラッキング状態によって異なります）
• 初期修正時間：25秒（コールド）、2秒（ホット）
• 最大ナビゲーションレート：
  • PVT（UBXバイナリプロトコルを介した基本的な場所）- 25Hz
  • RTK - 20Hz
  • Raw - 25Hz
• 水平位置精度：
  • RTKなし 2.5m
  • RTK 0.010m
• 運用上の制限：
  • 最大G：4G以下
  • 最大高度：50km
  • 最大速度：500m/s
• RTC用バッテリバックアップ　1mAh
• ボタン：
  • リセット
  • ブート
• LED：
  • 電源
  • 3.3V
  • PPS
  • RTK
  • GEO
• ジャンパ：
  • VIN
  • MEAS
  • BYP
  • EN
  • 3.3V
  • PPS
  • RTK
  • GEO
• プラスねじ M2.5x3mm：付属

コネクタおよびポート

• 1x M.2（UART1、UART2、SPI、およびI2Cを介してZED-F9Pに無はんだ接続が可能）
• 1x Qwiic
• 2x USB Type C（プログラミングプロセッサボード、ZED-F9Pモジュール構成）
• 2x SMA（GNSSアンテナ、PPS *）
• 2x MicroModプロセッサボード用5ベアSWD
