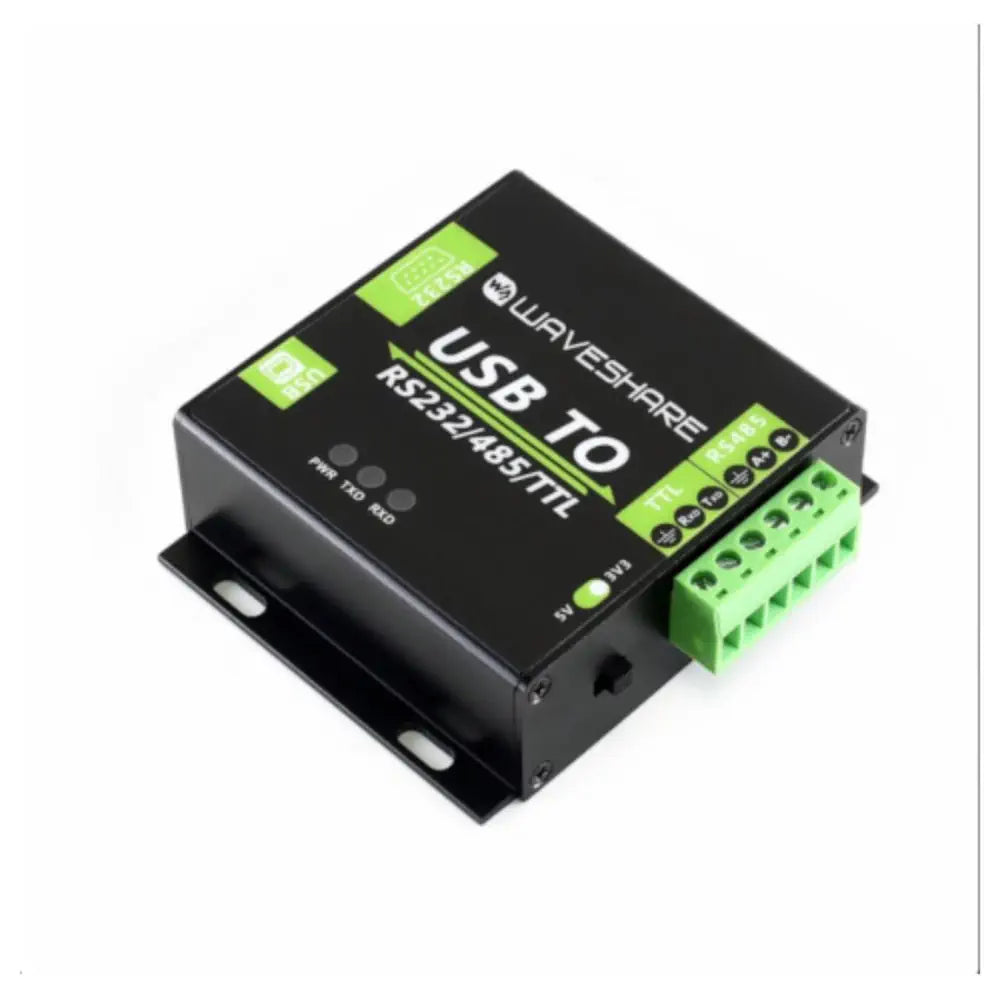

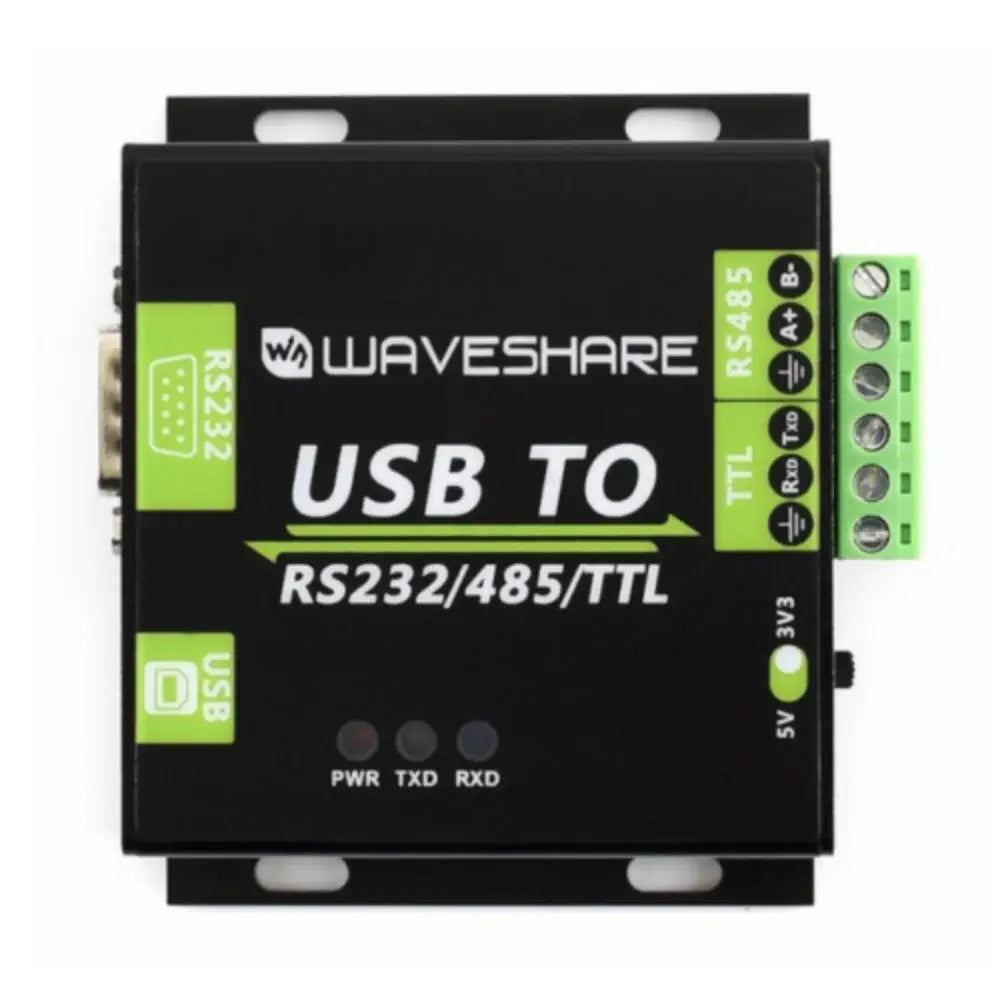

USB - RS232 / RS485 / TTL 工業用 絶縁コンバータ

• 68.50 x 86.50 x 72.15 x 71.60 mm

PDFファイル

• USB - RS232 / RS485 / TTL 工業用 絶縁コンバータ - マニュアル

ZIPファイル

• USB - RS232 / RS485 / TTL 工業用 絶縁コンバータ - リソース

• ボーレート：300〜921600 bps
• ホスト側ポート：USB
• 機器側ポート：RS485 / RS232 / TTL

USB：

• 動作電圧：5V
• コネクタ：USB-B
• 保護：200 mA自己回復ヒューズ、絶縁出力
• 伝送距離：〜5m

RS485：

• コネクタ：ネジ端子
• ピン：A+、B-、GND
• 方向制御：ハードウェア自動制御
• 保護：600W 避雷 および サージ保護、15KV ESD保護（120 Rバランス抵抗はんだパッドを用意）
• 伝送距離：〜1200m
• 伝送モード：ポイント・ツー・マルチポイント（最大32ノード、16ノード以上のリピータの使用を推奨）

RS232：

• コネクタ：DR9 オス
• 保護：TVSダイオード、サージ保護、ESD保護
• 伝送距離：〜15m
• 伝送モード：ポイント・ツー・ポイント

TTL（UART）：

• 動作電圧：3.3V / 5V
• コネクタ：ネジ端子
• ピン：TXD、RXD、GND
• 保護：クランプ保護ダイオード、過電圧/負電圧防止、耐衝撃
• 伝送モード：ポイント・ツー・ポイント

LEDインジケータ

• PWR：赤色、電源インジケータ USB接続があり電圧を検出すると点灯
• TXD：緑色、TXインジケータ USBポートがデータを送信すると点灯
• RXD：青色、RXインジケータ 機器側ポートがデータを返送すると点灯

動作環境：

• 温度：-15℃〜70℃
• 湿度：5％ RH〜95％RH
