Waveshare OpenH743I-C STM32H7 開発ボード パッケージ B

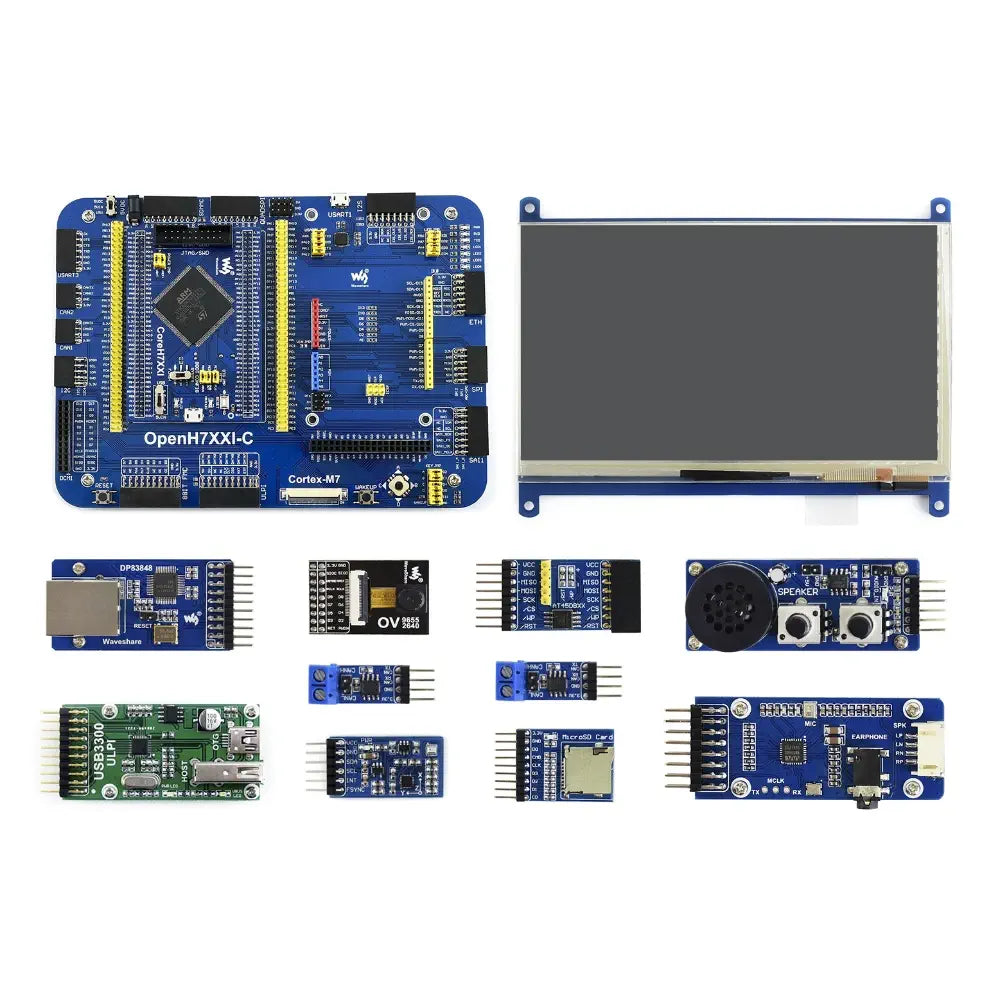

• 1x Waveshare OpenH743I-C STM32H7 開発ボード パッケージ B
• OpenH743I-C開発ボード x 1
• USB タイプ A プラグ - マイクロ B プラグ ケーブル x 1
• USB タイプ A レセプタクル - マイクロ B プラグ ケーブル x 1
• 4ピン2ピンワイヤパック x 1
• 5V電源アダプター x 1
• 1x 7インチ静電容量式タッチLCD (F)
• 1x DP83848 イーサネットボード
• USB3300 USB HSボード x 1
• WM8960 オーディオボード x 1
• マイクロSDストレージボード x 1
• OV2640 カメラボード x 1
• 1x W25QXX データフラッシュボード
• 1x 10 DOF IMU センサー (D)
• SN65HVD230 CANボード2個×1
• アナログテストボード x 1
• USB タイプ A プラグ - mini-B プラグ ケーブル x 1
• USB タイプ A レセプタクル - mini-B プラグ ケーブル x 1
• イーサネットケーブル x 1
• 1x 40ピンFFC
• 7インチLCD用ネジパック1個

• 重量: 0.746 kg

Webサイト

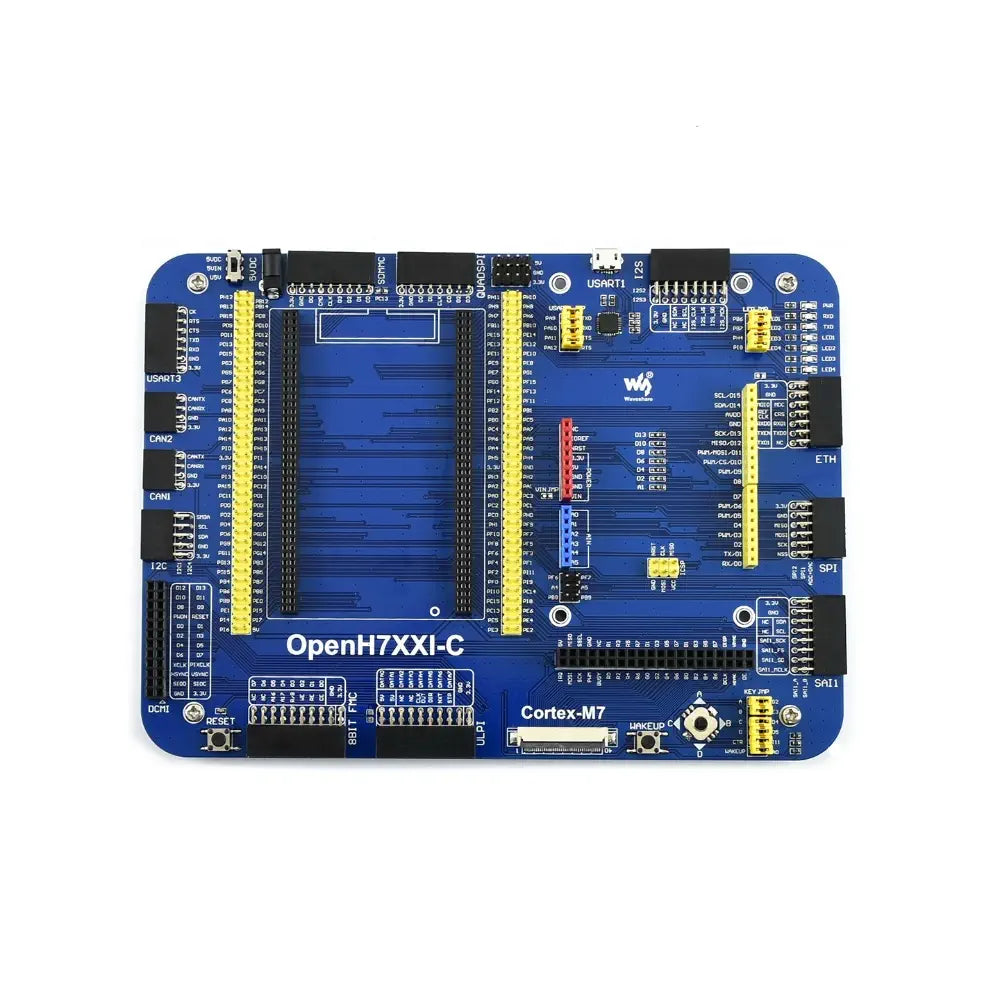

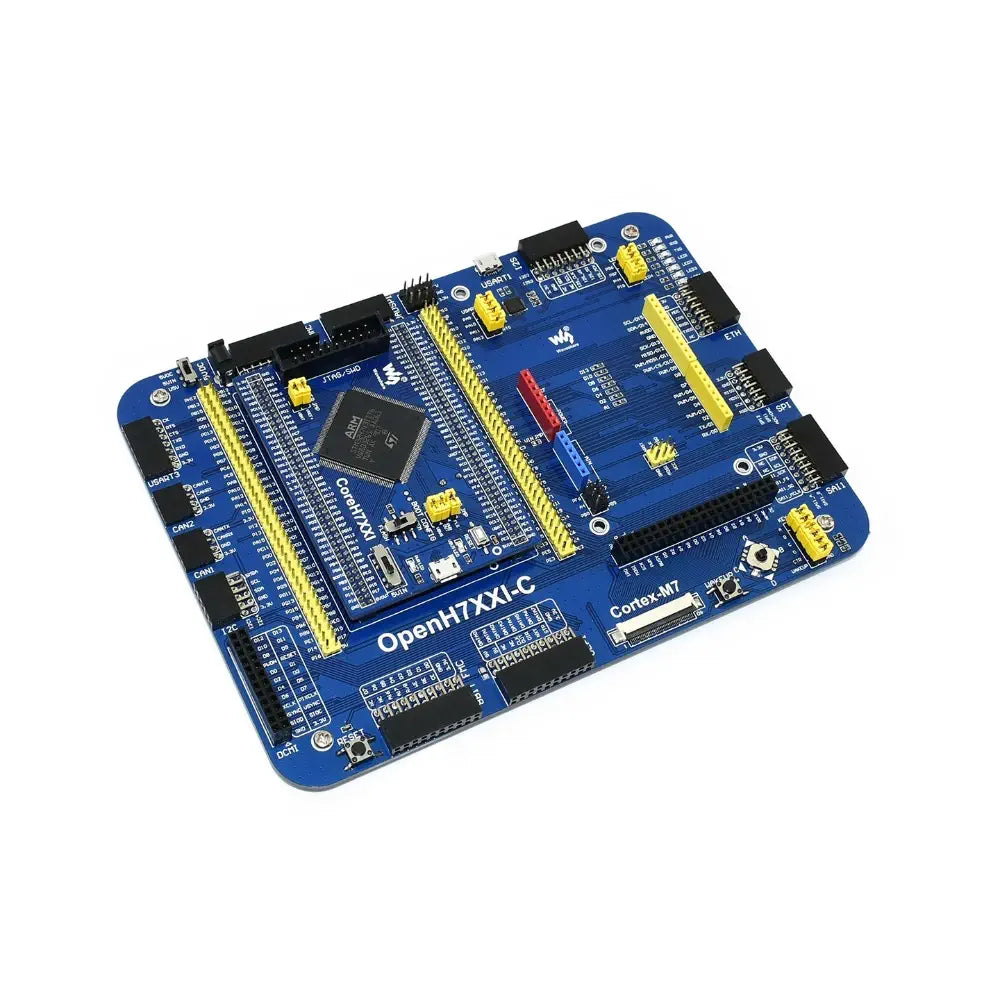

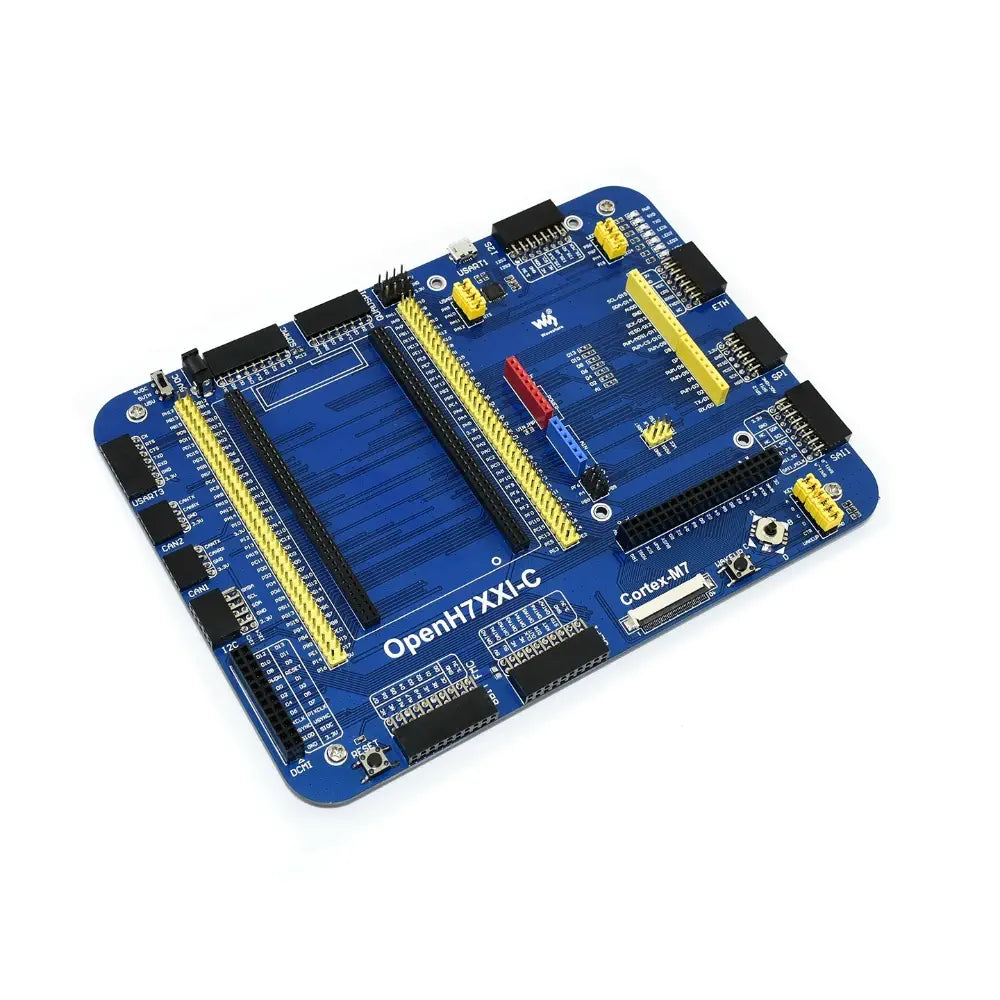

• MCUコアボードコネクタ：CoreH743Iへの接続を容易にします
• Arduinoインターフェース: Arduinoシールドへの接続を可能にします
• DCMIインターフェース: カメラへの接続が可能
• 8ビットFMCインターフェース: NandFlashなどの周辺機器に接続
• ULPIインターフェース:高速USB周辺機器を接続
• LCDインターフェース1: 10.1インチ、7インチ、4.3インチのLCDへの接続をサポート
• LCDインターフェース2: 4.3インチLCDへの接続をサポート
• SAI1インターフェース:オーディオモジュールに接続
• ICSPインターフェース: Arduino ICSPをサポート
• SPIインターフェース: DataFlash、SDカード、MP3モジュールなどのSPI周辺機器に接続します
• イーサネットインターフェース: イーサネットモジュールに接続
• I2S / I2Cインターフェース:オーディオモジュールなどのI2S周辺機器に接続します
• USART1 コネクタ: オンボード コンバータ CP2102 経由の USB から USART
• QUADSPI インターフェース: シリアル フラッシュ モジュール用の 4 線式 SPI インターフェース
• SDMMCインターフェース: Micro SDモジュールに接続
• USART3 インターフェース: RS232、RS485、USB to 232 などに接続
• CAN2インターフェース: CANモジュールに接続
• CAN1インターフェース: CANモジュールに接続
• I2C1/I2C4インターフェース: I2C周辺機器に接続
• MCUピンコネクタ: 拡張コネクタでアクセス可能なすべてのMCU I/Oポート
• 5V DCジャック
• 5V/3.3V電源入力/出力
• 電源スイッチ: 5VDCまたはUSART1のUSB接続から電源供給
• CP2102: USB から UART へのコンバータ
• LED: I/Oステータスやプログラム実行状態を表示します
• ジョイスティック: 5つのポジション
• WAKE UP ボタン: 通常のボタンとして使用、または STM32 MCU をスリープ状態から復帰させるために使用します。
• リセットボタン
• STM32H743IIT6: 高性能STM32 MCU
• コア: Cortex-M7 32 ビット RISC + 倍精度 FPU + Chrom-ART グラフィック アクセラレータ
• 動作周波数: 480MHz
• 動作電圧: 1.62V-3.6V
• パッケージ: LQFP176
• メモリ: 2MB フラッシュ、1MB RAM
• MCU 通信インターフェース: 6 x SPI、4 x USART、4 x UART、1 x LPUART、3 x I2S、4 x I2C、2 x FDCAN、1 x QUAD-SPI、1 x DCMI、4 x SAI、1 x FMC、2 x SDMMC、10 x TIM、5 x LPTIM、1 x LTDC、1 x SPDIFRX、1 x HDMI-CEC、1 x SWPMI、2 x COMP、2 x OPAMP、1 x HRTIM、1 x RNG、1 x DM2D、1 x MDIO、1 x SysTick、1 x USB 2.0 OTG FS、1 x USB 2.0 OTG HS、1 x 10/100 イーサネット MAC
• AD & DA コンバーター: 3 x AD (16 ビット); 2 x DA (12 ビット)
• デバッグ/プログラミング: JTAG/SWDインターフェースをサポート
• IC42S16400J / IS42S16400J: SDRAM 1メガビット x 16ビット x 4バンク
• STMPS2151STR: オンボード USB 電源管理デバイス
• AMS1117-3.3V電圧レギュレータ
• 8Mクリスタル
• 32.768K 水晶: キャリブレーション付き内部 RTC 用
• VBUS LED: USBポートインジケーター
• PWR LED: 電源インジケータ
• ブートモードの選択: BOOT0ピンを設定します
• JTAG/SWDインターフェース:デバッグ/プログラミング用
• USBコネクタ: デバイスおよび/またはホストをサポート
• MCU ピン エクスパンダ: 拡張コネクタでアクセス可能な VCC、GND、およびすべての I/O ピン
• パワージャンパー
• VBAT: システム電源を使用するにはジャンパーをショートします
• VREF: ジャンパーを短絡してVREF+をVCCに接続します
• OTGジャンパー: USB OTG/ホストを使用する場合はジャンパーをショートします
